Hithium All-in-One-Schrank 15 kVA – 30 kWh

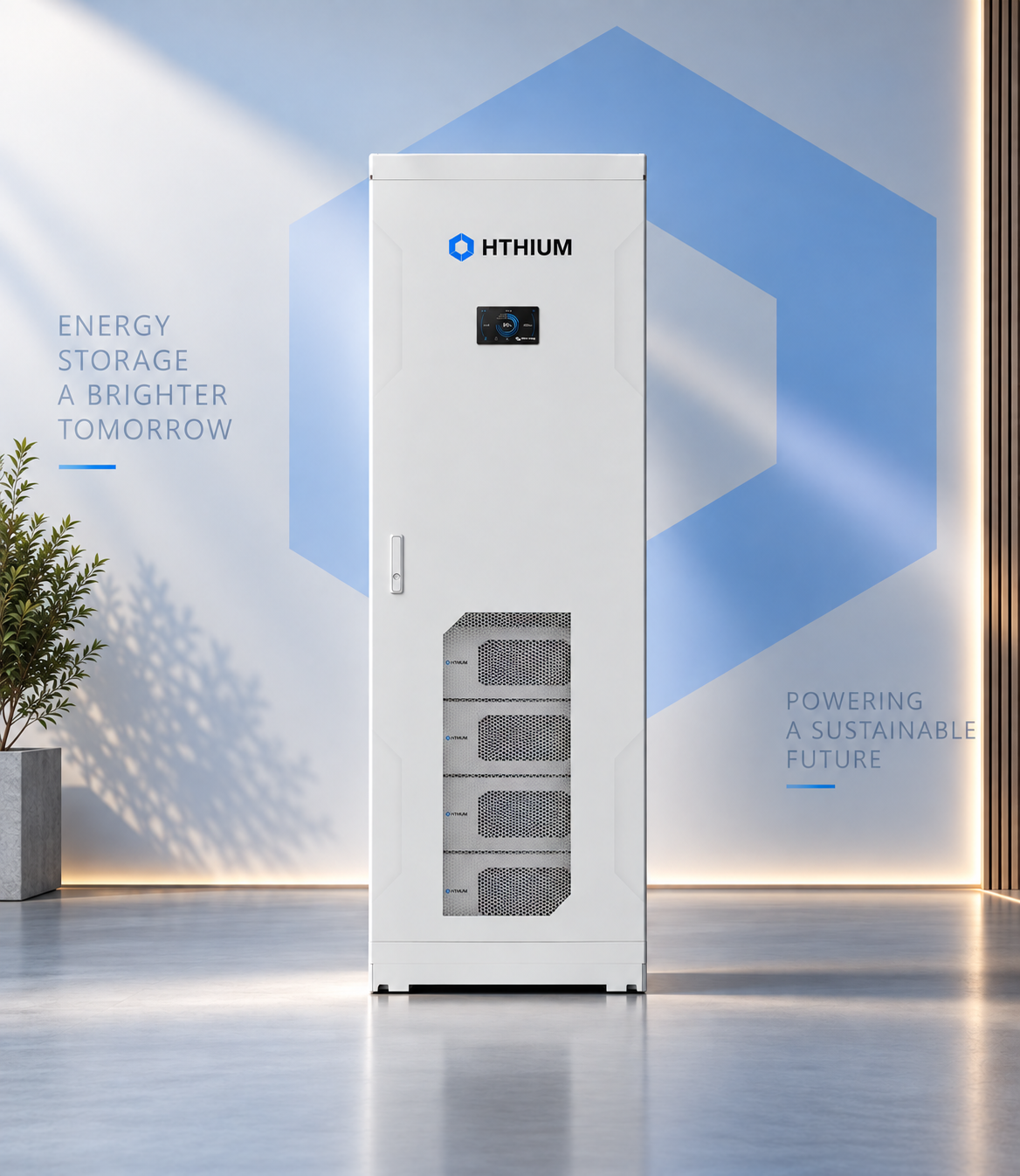

Der HiTHIUM All-in-One-Schrank 15 kVA 30 kWh wurde für Installateure entwickelt, die eine professionelle, übersichtliche und zeitsparende Lösung für den Aufbau eines kompletten Victron Energy Dreiphasen-ESS-Systems suchen. Der AIO30 ist kein vollständig vormontiertes System, sondern ein intelligent vorbereiteter Bausatz, bei dem alle Komponenten logisch positioniert sind. Dadurch behält der Installateur die volle Flexibilität, während die Montagezeit vor Ort erheblich verkürzt wird.

Inhalt des Sets:

3x Victron MultiPlus-II 48/5000/70-50

1x Cerbo GX mit GX Touch 50 Display

4x Hithium 7,5 kWh Batteriemodule inklusive BMS (Gesamtspeicherkapazität 30 kWh)

1x 19-Zoll Hithium All-in-One-Schrank mit Zubehör-Kit

1x Victron Energiezähler VM-3P75CT

Kompakt & komplett

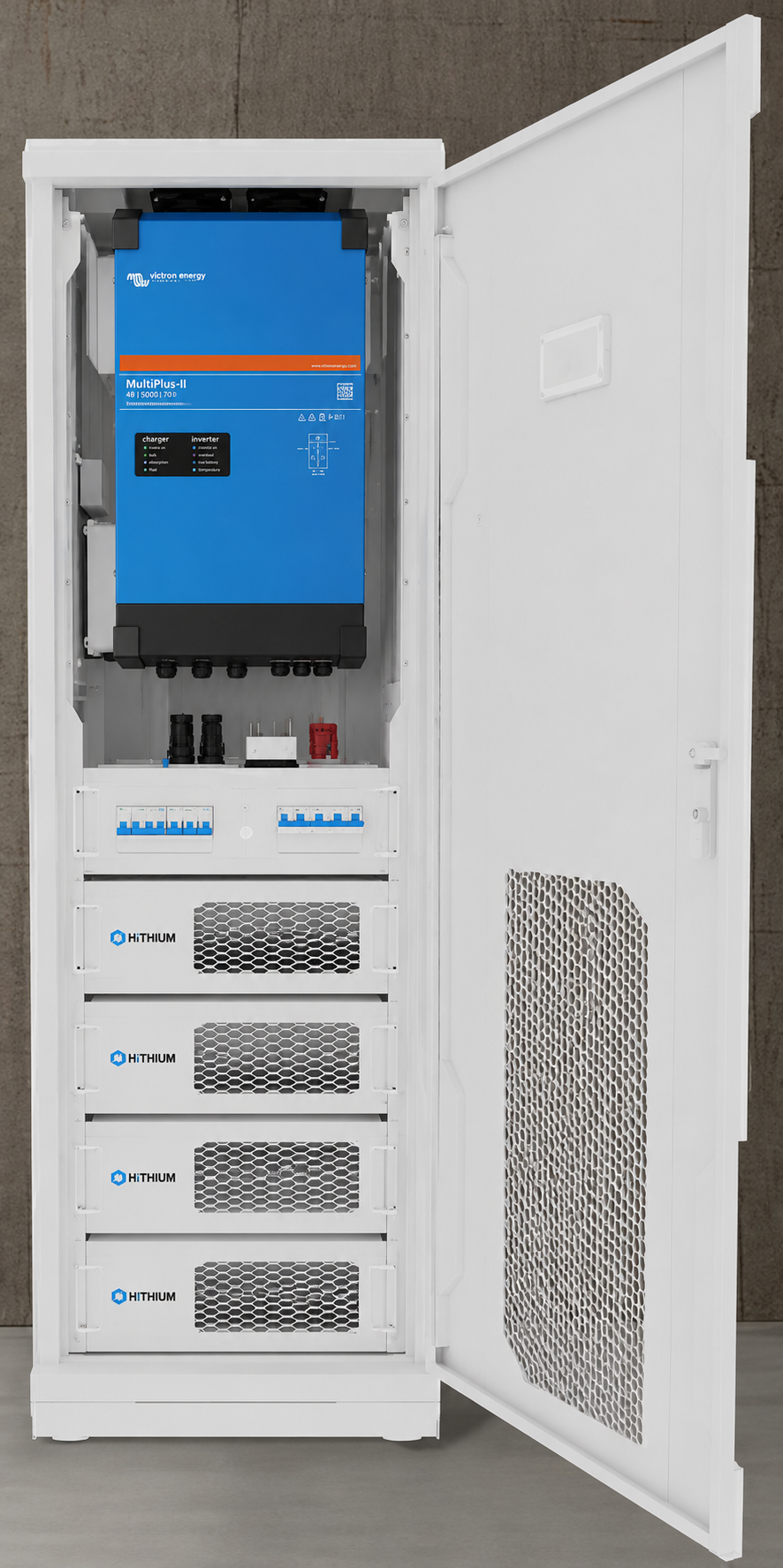

Der Schrank wird standardmäßig mit 30 kWh Batteriespeicher geliefert, der aus vier 7,5-kWh-Batteriemodulen besteht. Diese Module lassen sich einfach über das Einschubsystem in den Schrank schieben und anschließen.

An der Oberseite des Schranks befindet sich der Montagebereich für drei Victron MultiPlus-II Wechselrichter. Die Wechselrichter werden übersichtlich hintereinander montiert, was einen kompakten und wartungsfreundlichen Aufbau ermöglicht. Die MultiPlus-II-Einheiten (Wechselrichter) werden vom Installateur in den Schrank eingebaut und mit der mitgelieferten internen Verkabelung angeschlossen.

In der Mitte des Schranks befindet sich die integrierte Combiner-Box. Diese ist bereits ausgestattet mit:

Netz-Sicherungsautomat D40A
Last-Sicherungsautomat D40A
Fehlerstromschutzschalter (FI)
Zweiwegeschalter (AC-Bypass)
DC-Batterieschalter

Dadurch muss der Installateur keine komplette Verteileranlage selbst zusammenstellen und das System kann gemäß der Installationsanleitung schnell aufgebaut werden.

Dank dieses Aufbaus entsteht eine professionelle ESS-Lösung mit deutlich weniger Verkabelungsaufwand, geringerer Installationszeit und einem sauberen Finish.

Victron MultiPlus-II 48/5000 – Kern des Systems

Der Victron MultiPlus-II 48/5000 ist ein leistungsstarker Hybrid-Wechselrichter/-Lader, der für 3-Phasen-Energieversorgungen entwickelt wurde. Das System verteilt die Leistung stabil auf alle Phasen und ist für hohe Leistungen und größere Netzanschlüsse geeignet.

Jeder MultiPlus-II liefert 4000 W Dauerleistung bei 25 °C pro Phase und hat eine maximale Ladeleistung aus dem Netz von 3,36 kW pro Phase. In der 3-Phasen-Konfiguration beträgt die gesamte Dauerleistung 12 kW, wodurch jeder Wechselrichter umgerechnet etwa 17 A pro Phase liefern kann, mit einer maximalen Durchschaltleistung von 50 A.

Wichtigste technische Daten:
• Dauerleistung: 3× 4000 W (insgesamt 12 kW @ 25 °C)
• Batterieladegerät: 70 A / 48 VDC pro Einheit (≈ 3,36 kW Ladeleistung pro Phase)
• Durchschaltleistung: 50 A AC pro Phase
• Vollständiger 3-Phasen-Betrieb – geeignet für ESS-, USV- und Inselnetz-Anwendungen (Off-Grid)
• Notstromfunktion: automatische Umschaltung innerhalb von 20 ms
• Intelligentes Energiemanagement zwischen Batterie, PV und Netz

Peak-Shaving und virtuelle Netzverstärkung

Dank der integrierten Peak-Shaving-Funktionalität kann das System etwa 17 A zusätzlich pro Phase aus den drei MultiPlus-II Wechselrichtern liefern. Dadurch verwandelt sich beispielsweise ein standardmäßiger 3×25-A-Netzanschluss in der Praxis in einen virtuellen 3×42-A-Anschluss am Ausgang.

Anstatt Lastspitzen vollständig über das Stromnetz zu beziehen, werden diese aus der Batterie aufgefangen. Denken Sie an das Anlaufen schwerer Verbraucher oder das gleichzeitige Einschalten von Maschinen. Sobald die Last abnimmt, wird die Batterie automatisch nachgeladen.

Vorteile:
• Virtuelle Verstärkung eines 3×25-A-Anschlusses auf ca. 3×40 A Ausgangsleistung
• Keine teure oder langwierige Netzverstärkung erforderlich
• Niedrigere fixe Netzkosten und effizientere Nutzung lokal erzeugter Solarenergie
• Nutzer können beispielsweise von einem 3x35-A- auf einen 3x25-A-Anschluss wechseln, was schnell bis zu 1.300 € pro Jahr an Grundgebühren sparen kann.
• Flexibel erweiterbar bei steigendem Energiebedarf

Notstromversorgung und Anschlussweise

Der All-in-One-Schrank verfügt über einen integrierten AC-Verteilerkasten mit einem Netzanschluss (Grid) und einem Lastanschluss (Load). Der Netzanschluss ist intern mit den AC-Eingängen der drei MultiPlus-II-Wechselrichter verbunden, während der Lastanschluss intern mit AC-out 1 der drei MultiPlus-II-Wechselrichter verbunden ist.

Bei einem Stromausfall oder einer Netzunterbrechung schaltet das Victron ESS-System innerhalb von 20 Millisekunden automatisch in den Notstrombetrieb um. Die MultiPlus-II-Wechselrichter übernehmen sofort die Versorgung der kritischen Verbraucher aus dem Batteriesystem, wodurch wichtige Geräte betriebsbereit bleiben.

Anschlussweise

Es werden zwei fünfadrige Kabel zwischen dem All-in-One-Schrank und dem Zählerschrank oder der Hauptverteilung verlegt:

• Kabel 1 – Netzanschluss

Dieses Kabel führt über den Victron-Energiezähler, der den gesamten Hauptanschluss misst. Die nicht-kritischen Verbraucher werden vor dem MultiPlus-System angeschlossen, zwischen dem Energiezähler und dem AC-Eingang der Multi-Einheiten. Diese Gruppen werden also direkt über das Netz versorgt, ihr Verbrauch wird jedoch in das Energiemanagement des Systems einbezogen. Dieses Kabel wird an den Netzanschluss des Schranks angeschlossen. Intern ist dieser Anschluss mit den AC-Eingängen der drei MultiPlus-II-Wechselrichter verbunden.

• Kabel 2 – Lastanschluss

Dieses Kabel wird an den Lastanschluss des Schranks angeschlossen. Intern ist dieser Anschluss mit AC-out 1 der drei MultiPlus-II-Wechselrichter verbunden. Alle kritischen Gruppen, die während eines Stromausfalls aktiv bleiben müssen, werden hier angeschlossen. Bei Netzausfall übernimmt das Batteriesystem automatisch die Versorgung dieser Gruppen.

Im Zählerschrank wird die Trennung zwischen kritischen und nicht-kritischen Gruppen vorgenommen. Dadurch bleibt die Anlage übersichtlich, sicher und vollständig gemäß den Victron ESS-Installationsrichtlinien aufgebaut, während die Betriebskontinuität bei Stromausfall gewährleistet ist. Wenn externe PV-Wechselrichter an den AC-Ausgang des Victron-Systems angeschlossen sind, bleibt die Solarenergieerzeugung auch bei Stromausfall funktionsfähig. Der MultiPlus-II sorgt in diesem Fall dafür, dass die PV-Wechselrichter aktiv bleiben und die überschüssige Solarenergie zum Laden der Batterien nutzen. Beim Anschluss bestehender AC-PV-Wechselrichter an den Ausgang eines 3-Phasen-Systems mit 3× MultiPlus-II 48/5000 ist ein Leistungsfaktor von 1,0 zu berücksichtigen. Das bedeutet, dass die Gesamtleistung der PV-Wechselrichter maximal 15 kW betragen darf (3 × 5000 VA × 1,0).

Monitoring und Integration (Cerbo GX & GX Touch 50)

Das Cerbo GX fungiert als zentrales Gehirn des Systems. In Kombination mit dem GX Touch 50 bietet es eine übersichtliche, lokale Schnittstelle für Monitoring und Konfiguration.
Alle Kernwerte sind einsehbar: Batteriespannung, Ladestrom, Netzstatus, PV-Ertrag, Phasenverbrauch und Energiebilanz.

Der integrierte HiTHIUM-Batteriespeicher kommuniziert per CAN-Bus direkt mit Victron Energy GX-Geräten, wodurch DVCC vollständig unterstützt wird und alle Batteriedaten in Echtzeit verfügbar sind.

Darüber hinaus kann das System mit Dynamic ESS erweitert werden, was die Reaktion auf variable Energietarife ermöglicht:

• Reagieren auf den Day-Ahead-Markt
• Laden bei niedrigen und Entladen bei hohen Strompreisen
• Zusätzliche Rendite durch dynamische Energiesteuerung

So entsteht ein intelligentes Energiemanagementsystem, das nicht nur effizient arbeitet, sondern auch finanzielle Vorteile bietet.

Speicherkapazität: von 30 kWh bis zu hunderten Kilowattstunden

Die HiTHIUM All-in-One-Schränke sind modular aufgebaut und lassen sich bei steigendem Energiebedarf einfach erweitern. Die Basiskonfiguration verfügt über 30 kWh Batteriespeicher.

Der Batteriespeicher ist als 19-Zoll-Batterieschrank aufgebaut und besteht aus vier einzelnen Batteriemodulen zu je 7,5 kWh. Jedes Batteriemodul hat eine Nennspannung von 12,8 V. Durch die Reihenschaltung von vier Modulen (Einschub) entsteht ein vollständiges 51,2-V-Batteriesystem mit einer Gesamtspeicherkapazität von über 30 kWh.

Zudem unterstützt das Hithium BMS die Kommunikation mit Victron-Systemen über CAN-Bus und ist vollständig DVCC-kompatibel. Dadurch können Ladeströme, Entladeströme, Spannungsgrenzen und Temperaturdaten für einen optimalen und sicheren Systembetrieb direkt mit der Victron GX-Plattform ausgetauscht werden.

Wenn mehr Speicherkapazität gewünscht ist, können externe Batterieschränke hinzugefügt werden, wie das HiTHIUM ARKVOLT R30 22U Batterierack. Jeder zusätzliche R30-Batterieschrank fügt dem System über 30 kWh zusätzliche Speicherkapazität hinzu.

Dank dieses modularen Aufbaus wächst das System einfach mit einem steigenden Energieverbrauch oder zukünftigen Erweiterungen am Standort mit. Dadurch kann die Gesamtspeicherkapazität von 30 kWh auf Dutzende oder sogar Hunderte von Kilowattstunden erweitert werden, ohne dass tiefgreifende Änderungen an der bestehenden Installation erforderlich sind.

Platz für DC-DC MPPT-Laderegler

An der linken Seite des All-in-One-Schranks ist Platz für die Integration eines Victron MPPT-Ladereglers vorgesehen. Dadurch können Solarmodule direkt per DC-DC mit dem Energiespeichersystem gekoppelt werden, ohne dass hierfür zusätzlicher Platz erforderlich ist. Der Schrank bietet Platz für diverse Victron SmartSolar MPPT-Regler aus der 150V- sowie 250V-Serie, wodurch eine komplette ESS-Lösung mit Batteriespeicher, Wechselrichtern und Solarenergie übersichtlich in einem Gehäuse untergebracht werden kann.

Intelligent messen = intelligent steuern (inklusive Energiezähler)

Für ein gut funktionierendes ESS-System ist eine dreiphasige Netzmessung entscheidend. Daher wird der Schrank standardmäßig mit einem Victron-Energiezähler mit 3 CT-Klemmen geliefert, der am Hauptanschluss im Zählerschrank platziert wird.

Misst den Stromverbrauch und die Einspeisung in Echtzeit
Sendet Daten per VE.Can an das Cerbo GX im Schrank
Unverzichtbar für Funktionen wie Peak-Shaving, Eigenverbrauch und Netzbilanzierung

Technische Daten – HiTHIUM All-in-One-Schrank 15 kVA 30 kWh
