VTB Dreiphasen All-in-One-Schrank QUATT-II 15 kVA – 30,7 kWh

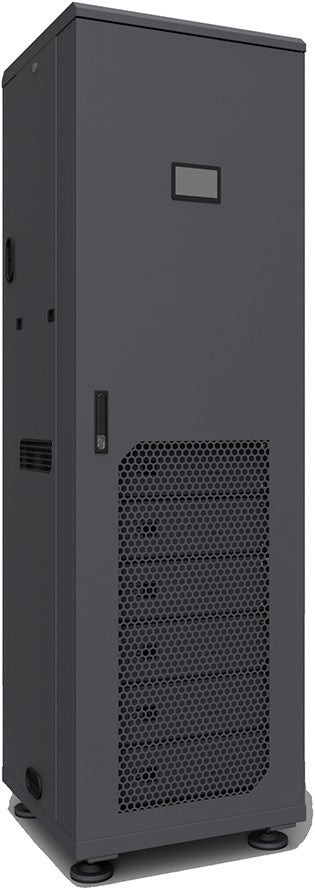

Dreiphasiger All-in-One-Schrank QUATT-II 15kVA - 30,7 kWh

Dieses Set enthält:

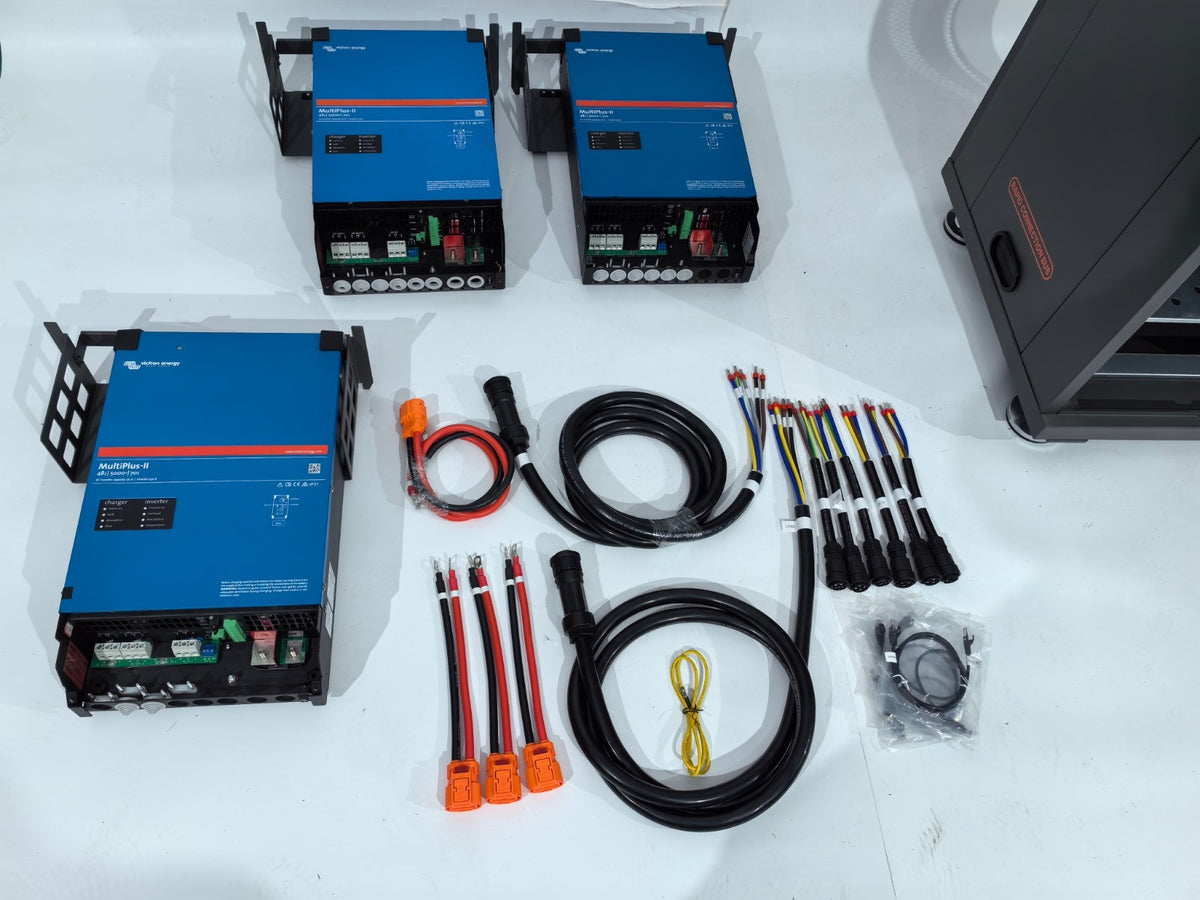

3x Victron Quattro-II 48/5000/70-50/50 230V

1x Cerbo GX mit GX Touch 50 Display

6x Voltsmile V10 RPC 51,2V, 5,12 kWh

1x Victron Energiezähler VM-3P75CT

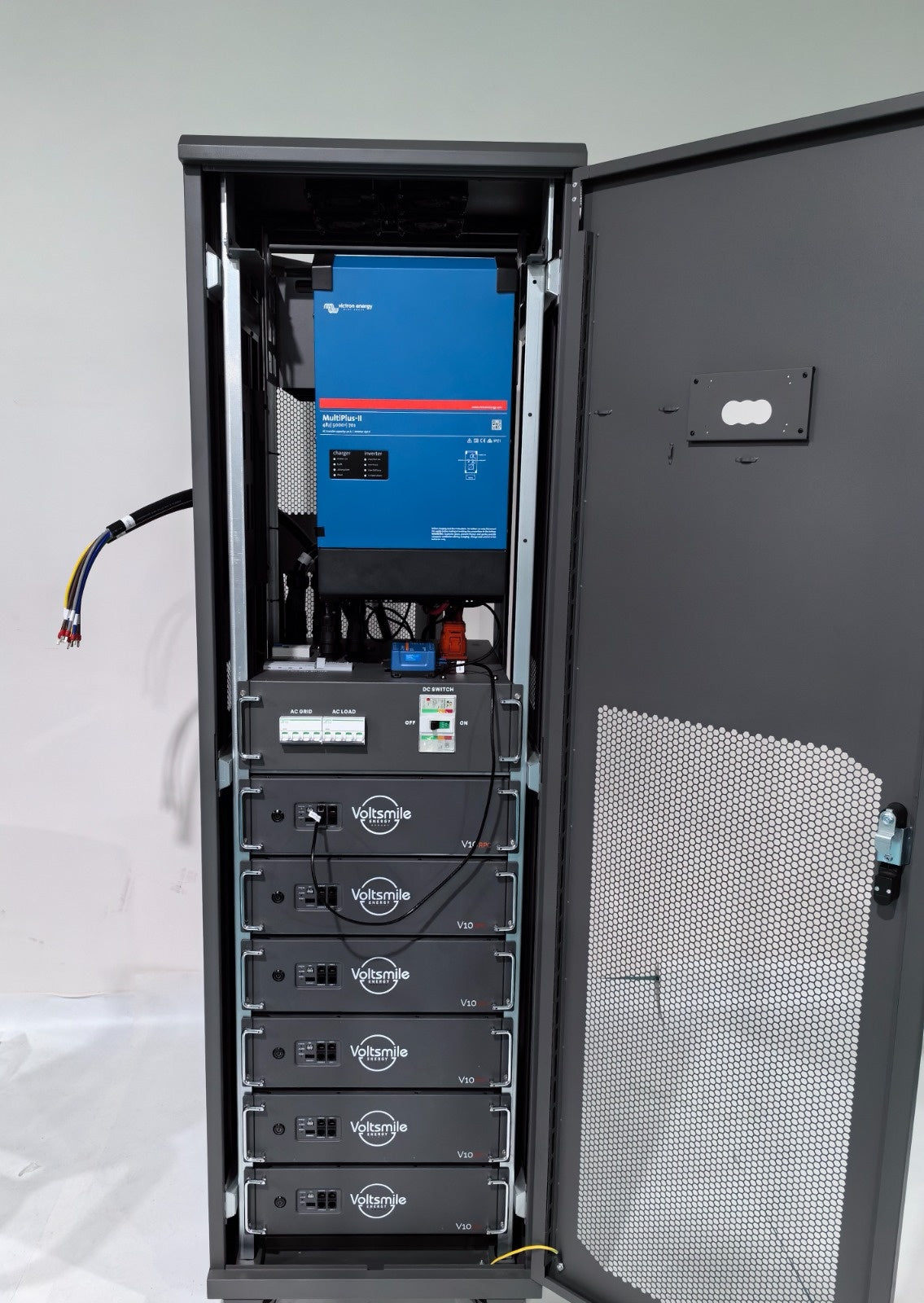

1x 19-Zoll All-in-One-Schrank mit Zubehör-Kit

All-in-One-Schrank mit 3× Victron Energy Quattro-II 48/5000/70-50
Komplette Lösung für Peak-Shaving, Notstromversorgung und Generatorunterstützung

Der Quattro-II 48/5000 passt nahtlos in unseren dreiphasigen All-in-One-Schrank. Dadurch entsteht eine leistungsstarke, übersichtliche und zukunftssichere Gesamtlösung für Energiespeicherung, Peak-Shaving und Notstromversorgung, zudem mit der Möglichkeit, einen Generator zu integrieren. Alles wurde mit dem Fokus auf einfache Installation, Zuverlässigkeit und maximale Flexibilität konzipiert.

Funktionsweise des All-in-One-Schranks mit Quattro-II

Das System basiert auf drei Quattro-II Wechselrichter/Ladegeräten und arbeitet vollständig integriert innerhalb der Victron ESS-Plattform.

AC-Anschlüsse

• AC-Eingang 1 (Netz / GRID)
  Standardmäßig intern im Schrank angeschlossen und für den Hauptnetzanschluss vorgesehen.

• AC-Ausgang 1 (kritische Lasten)
  Alle hier angeschlossenen Verbraucher bleiben bei Stromausfall aktiv. Diese Gruppe wird im Schrank direkt über das LOAD-Kabel geführt.

• AC-Eingang 2 (Generator)
  Dieser Eingang ist für einen Generator vorgesehen und muss extern verdrahtet werden. Die interne Verkabelung im Schrank ist standardmäßig nicht darauf vorbereitet; die Verbindung zu den Quattro-II-Geräten muss noch hergestellt werden.

  Wichtig:
  Bei Verwendung eines Generators am AC-Eingang 2 muss das System in der Lage sein, den Strom zuverlässig an die angeschlossene Last weiterzuleiten, während gleichzeitig die Batterien geladen werden. Hierfür ist ausreichend Dauerleistung erforderlich, um eine stabile Spannung und Frequenz zu gewährleisten und Störungen oder Ausfälle zu vermeiden. Daher ist ein stabiler dreiphasiger Generator mit einer Mindestleistung von 15 kW für den korrekten Betrieb des Systems erforderlich.

Bei Verwendung eines Generators am AC-Eingang 2 gibt es immer nur eine aktive Stromquelle: entweder das Netz (AC-Eingang 1) oder der Generator; eine gleichzeitige Nutzung ist nicht möglich.

Automatische Generatorsteuerung

Verfügt der Generator über eine Start-/Stopp-Funktion, kann diese vollautomatisch über den offenen Relaiskontakt des Cerbo GX gesteuert werden.
Beispiel: Automatischer Start des Generators, sobald das Netz (AC-Eingang 1) ausfällt. Alle Logiken und Bedingungen sind über die Victron-Umgebung frei konfigurierbar.

Weitere Informationen: Generator-Auto-Start/Stopp mit Victron

3x Victron Quattro-II 48/5000/70-50/50 230V – das Herzstück des Systems

Jeder Quattro-II liefert 4000 W Dauer-Ausgangsleistung bei 25 °C pro Phase und hat eine maximale Ladeleistung aus dem Netz von 3,36 kW pro Phase. In der 3-Phasen-Konfiguration beträgt die gesamte Dauer-Ausgangsleistung 12 kW, wodurch jeder Wechselrichter umgerechnet ca. 17 A pro Phase liefern kann, mit einer maximalen Durchschaltleistung von 50 A.

Wichtigste Spezifikationen:
• Dauer-Ausgangsleistung: 3× 4000 W (insgesamt 12 kW @ 25 °C)
• Batterieladegerät: 70 A / 48 VDC pro Einheit (≈ 3,36 kW Ladeleistung pro Phase)
• Durchschaltleistung: 50 A AC pro Phase
• Vollständiger 3-Phasen-Betrieb – geeignet für ESS-, USV- und Off-Grid-Anwendungen
• Notstromfunktion: automatische Umschaltung innerhalb von 20 ms
• Intelligentes Energiemanagement zwischen Batterie, PV und Netz

Peak-Shaving und virtuelle Netzerweiterung

Dank der integrierten Peak-Shaving-Funktionalität kann das System ca. 17 A zusätzlich pro Phase aus den drei Quattro-II-Wechselrichtern bereitstellen. Dadurch verwandelt sich beispielsweise ein Standard-3×25 A-Netzanschluss in der Praxis in einen mehr als virtuellen 3×42 A-Anschluss am Ausgang.

Anstatt Lastspitzen vollständig über das Stromnetz zu beziehen, werden diese aus der Batterie aufgefangen. Denken Sie an das Anlaufen schwerer Verbraucher oder das gleichzeitige Einschalten von Maschinen. Sobald die Last abnimmt, wird die Batterie automatisch nachgeladen.

Vorteile:
• Virtuelle Erweiterung eines 3×25 A-Anschlusses auf ca. 3×40 A Ausgangsleistung
• Keine teure oder langwierige Netzverstärkung erforderlich
• Niedrigere Fixkosten für das Netz und effizientere Nutzung lokal erzeugter Solarenergie
• Nutzer können beispielsweise von einem 3x35A- auf einen 3x25A-Anschluss wechseln, was jährlich schnell bis zu 1300 € an Grundgebühren einsparen kann.
• Flexibel erweiterbar bei steigendem Energiebedarf

Kompakt & komplett

Der All-in-One-Schrank verfügt über ein intelligentes Verteilersystem, das sowohl die AC- als auch die DC-Verkabelung ordentlich und übersichtlich hält. Dank des cleveren Designs kommen nur zwei 5-adrige AC-Kabel aus der linken oder rechten Außenseite des Schranks, was die Installation vereinfacht. Diese AC-Kabel verbinden den Schrank mit dem Zählerschrank, was ein Installateur einfach ausführen kann.

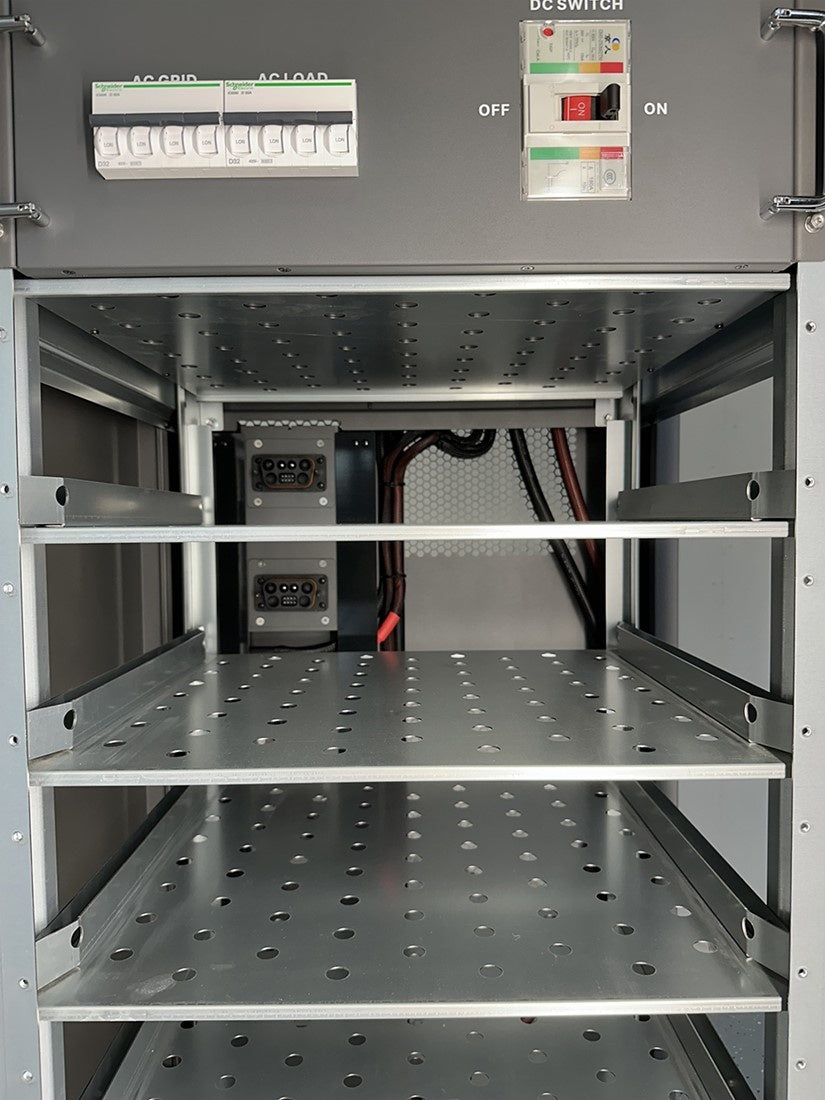

Das robuste Gehäuse bietet Platz für sechs RPC V10 Classic-Batterien, mit denen Sie eine Batteriekapazität von etwa 30 kWh erreichen können. Für Nutzer, die mehr Speicherkapazität benötigen, lässt sich das System einfach skalieren. Durch die Parallelschaltung mehrerer Batterieschränke kann eine beeindruckende Batteriekapazität von über 300 kWh erreicht werden.

Speicherkapazität: von 30 bis 300+ kWh

Die Standardkonfiguration bietet Platz für sechs RPC V10 Classic Lithiumbatterien, die zusammen 30 kWh Energiespeicher bieten.

Das System ist vollständig modular erweiterbar:

• Externe Batterieschränke (wie das 22U RPC-Rack) fügen jeweils 30 kWh hinzu
• Bis zu maximal 63 Batterien – gut für über 300 kWh Speicher

So wächst das System mit Ihrem Verbrauch, Ihrer PV-Erzeugung oder zukünftigen Erweiterungen mit.

Überwachung und Integration (Cerbo GX & GX Touch 50)

Der Cerbo GX fungiert als das zentrale Gehirn des Systems. In Kombination mit dem GX Touch 50 bietet er eine übersichtliche, lokale Schnittstelle für Überwachung und Konfiguration.
Alle Kernwerte sind einsehbar: Batteriespannung, Ladestrom, Netzstatus, PV-Ertrag, Phasenverbrauch und Energiebilanz.

Über DVCC kommuniziert der Cerbo GX direkt mit den Batterien, um Lade- und Entladeparameter dynamisch abzustimmen.

Darüber hinaus kann das System mit Dynamic ESS erweitert werden, womit das Reagieren auf variable Energietarife möglich wird:

• Reagieren auf den Day-Ahead-Markt
• Laden bei niedrigen und Entladen bei hohen Strompreisen
• Zusätzlicher Ertrag durch dynamisches Energiemanagement

So entsteht ein intelligentes Energiemanagementsystem, das nicht nur effizient arbeitet, sondern auch finanzielle Vorteile bietet.

Intelligentes Messen = intelligentes Steuern (inklusive Energiezähler)

Für ein gut funktionierendes ESS-System ist eine dreiphasige Netzmessung entscheidend. Deshalb wird der Schrank standardmäßig mit einem Victron Energiezähler mit 3 CT-Klemmen geliefert, zur Platzierung am Hauptanschluss im Zählerschrank.

1. Misst Echtzeit-Stromverbrauch und Einspeisung
2. Sendet Daten über VE.Can an den Cerbo GX im Schrank
3. Unverzichtbar für Funktionen wie Peak-Shaving, Eigenverbrauch und Netzbilanzierung

System
Leistung (..) dauerhaft	15kVA (12kW) pro Schrank, parallel unterstützt 2 Einheiten
Nenn-AC-Netzspannung	220V/380V; 3-phasig
Gesamtabmessungen Schrank	60 cm breit / 63 cm tief / 210 cm hoch
Gesamtgewicht System	Von 467kg bis 500kg
IP-Schutzart Schrank	IP20
Frequenzbereich	45-65Hz oder 45-55Hz (einstellbar zwischen diesen 2 Werten)
Batterie
Spannung	51,2V
Maximale Kapazität	5,12kWh pro Batterie, bis maximal 30,72kWh pro Schrank
Skalierbarkeit	63 Einheiten parallel
Batteriechemie	LiFePO4 auch LFP genannt
Gewicht pro Batterie	42 kg
IP-Schutzart Batterie	IP20
Garantie	10 Jahre
Zertifizierung	IEC62619 / UN38.3 / CE/ ROHS
Schutz
Fehlerstromschutzschalter	Ja
DC-Schalter	Bipolarer DC-Schalter (180A/Pol, insgesamt 360A)
Ausgangsüberstromschutz	Ja
Zwei-Wege-Schalter	Ja, 63A AC
AC-Schalter	Ja, 3L1N (32A-Pol)
Überstromschutz	Ja
