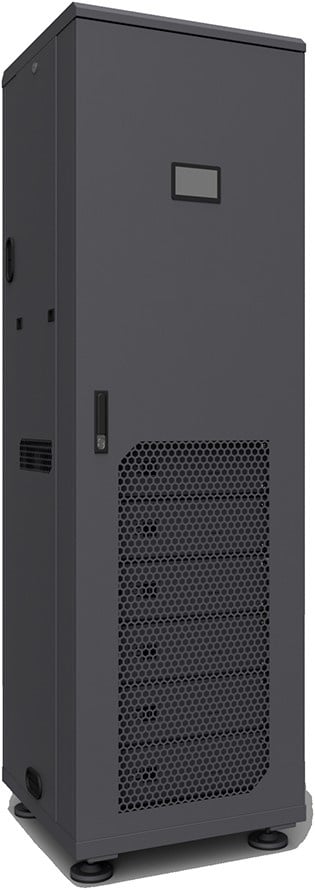

VTB-Drehstrom-All-in-One-Schrank QUATT-II 15 kVA – 25,6 kWh

Dreiphasiger All-in-one-Schrank QUATT-II 15Kva - 25,6 kWh

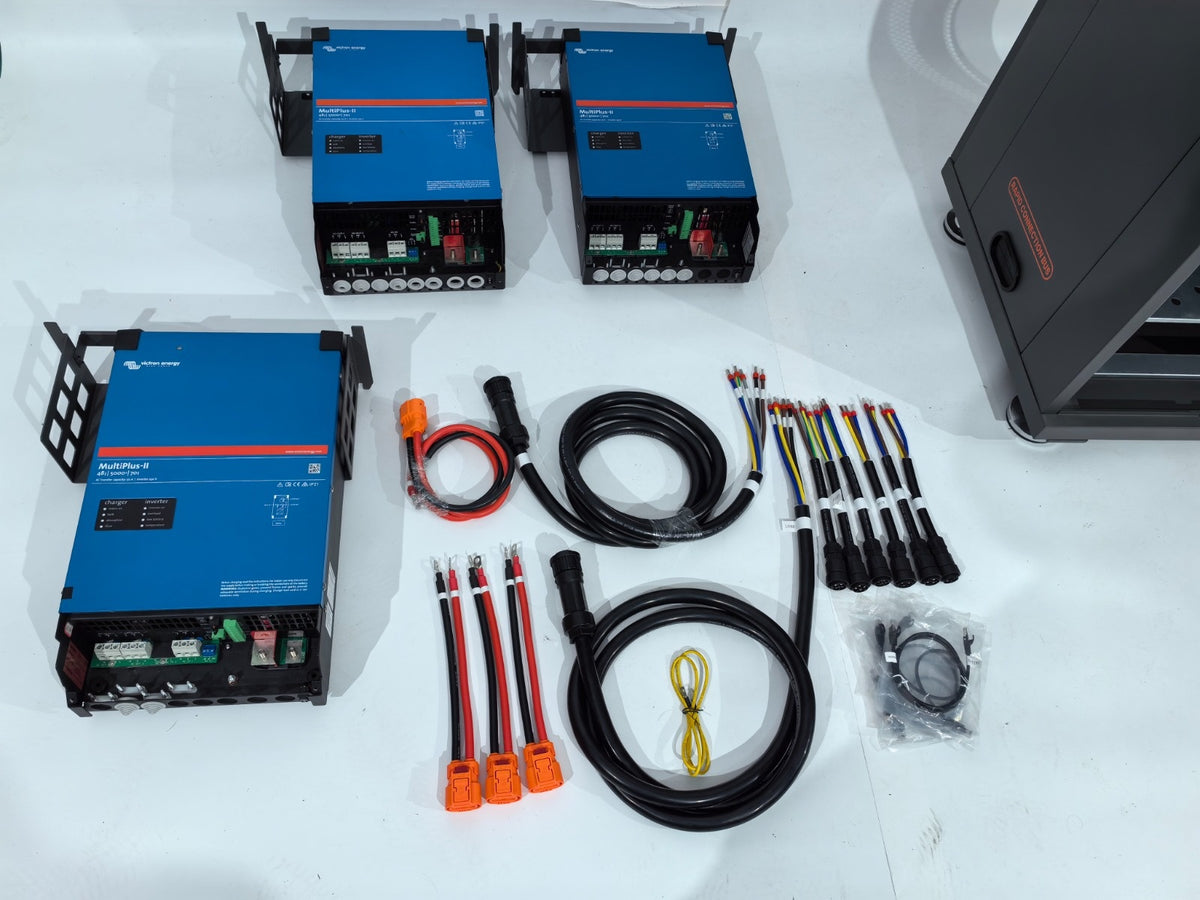

Dieses Set enthält:

3x Victron Quattro-II 48/5000/70-50/50 230V

1x Cerbo GX mit GX Touch 50 Display

5x Voltsmile V10 RPC 51,2V, 5,12 kWh

1x Victron Energiezähler VM-3P75CT

1x 19-Zoll All-in-one-Schrank mit Zubehör-Kit

All-in-One-Schrank mit 3× Victron Energy Quattro-II 48/5000/70-50
Komplettlösung für Peak-Shaving, Notstrom und Aggregat-Unterstützung

Der Quattro-II 48/5000 passt nahtlos in unseren dreiphasigen All-in-One-Schrank. Damit entsteht eine leistungsstarke, übersichtliche und zukunftssichere Gesamtlösung für Energiespeicherung, Peak-Shaving und Notstromversorgung, mit der zusätzlichen Möglichkeit, ein Aggregat zu integrieren. Alles wurde mit dem Fokus auf einfache Installation, Zuverlässigkeit und maximale Flexibilität konzipiert.

Funktionsweise des All-in-One-Schranks mit Quattro-II

Das System ist um drei Quattro-II Wechselrichter/Ladegeräte herum aufgebaut und arbeitet vollständig integriert innerhalb der Victron ESS-Plattform.

AC-Anschlüsse

• AC-Eingang 1 (Netz / GRID)
  Standardmäßig intern im Schrank angeschlossen und für den Hauptnetzanschluss vorgesehen.

• AC-Ausgang 1 (critical loads)
  Alle hieran angeschlossenen Verbraucher bleiben bei Stromausfall aktiv. Diese Gruppe wird im Schrank direkt über das LOAD-Kabel ausgeführt.

• AC-Eingang 2 (Aggregat)
  Dieser Eingang ist für einen Generator vorgesehen und muss extern verdrahtet werden. Die interne Verkabelung im Schrank ist hierfür nicht standardmäßig vorbereitet; die Verbindung zu den Quattro-II-Geräten muss noch hergestellt werden.

  Wichtig:

  Bei Verwendung eines Generators am AC-Eingang 2 gibt es immer nur eine aktive Stromquelle: entweder das Netz (AC-Eingang 1) oder das Aggregat (AC-Eingang 2); ein gleichzeitiger Betrieb ist nicht möglich.


  Bei Verwendung eines Generators am AC-Eingang 2 muss das System in der Lage sein, den Strom zuverlässig an die angeschlossene Last weiterzuleiten, während gleichzeitig die Batterien geladen werden. Hierfür ist ausreichend Dauerleistung erforderlich, um eine stabile Spannung und Frequenz zu gewährleisten und Störungen oder Ausfälle zu vermeiden. Daher ist ein stabiler dreiphasiger Generator mit einer Mindestleistung von 15 kW für den korrekten Betrieb des Systems erforderlich.

Automatische Generatorsteuerung

Verfügt das Aggregat über eine Start/Stopp-Funktion, kann diese vollautomatisch über den offenen Relaiskontakt des Cerbo GX gesteuert werden.
Beispielsweise: automatisches Starten des Generators, sobald das Netz (AC-Eingang 1) ausfällt. Alle Logikfunktionen und Bedingungen sind über die Victron-Umgebung frei konfigurierbar.

Weitere Informationen: Generator-Auto-Start/Stopp mit Victron

3x Victron Quattro-II 48/5000/70-50/50 230V – das Herzstück des Systems

Jeder Quattro-II liefert 4000 W Dauer-Ausgangsleistung bei 25 °C pro Phase und hat eine maximale Ladeleistung aus dem Netz von 3,36 kW pro Phase. In der 3-Phasen-Konfiguration beträgt die gesamte Dauer-Ausgangsleistung 12 kW, wodurch jeder Wechselrichter umgerechnet ca. 17A pro Phase liefern kann, mit einer maximalen Durchschaltleistung von 50 A.

Wichtigste Spezifikationen:
• Dauer-Ausgangsleistung: 3× 4000 W (gesamt 12 kW @ 25 °C)
• Batterieladegerät: 70 A / 48 VDC pro Einheit (≈ 3,36 kW Ladeleistung pro Phase)
• Durchschaltleistung: 50 A AC pro Phase
• Vollständiger 3-Phasen-Betrieb – geeignet für ESS, USV und Off-Grid-Anwendungen
• Notstromfunktion: automatische Umschaltung innerhalb von 20 ms
• Intelligente Energieregelung zwischen Batterie, PV und Netz

Peak-Shaving und virtuelle Netzvergrößerung

Dank der integrierten Peak-Shaving-Funktionalität kann das System ca. 17 A zusätzlich pro Phase aus den drei Quattro-II Wechselrichtern liefern. Dadurch wird beispielsweise aus einem Standard-3×25 A Netzanschluss in der Praxis ein virtueller 3×42 A Anschluss am Ausgang.

Anstatt Lastspitzen vollständig über das Stromnetz zu beziehen, werden diese von der Batterie abgefangen. Denken Sie an das Anlaufen schwerer Verbraucher oder das gleichzeitige Einschalten von Maschinen. Sobald die Last abnimmt, wird die Batterie automatisch nachgeladen.

Vorteile:
• Virtuelle Vergrößerung eines 3×25 A Anschlusses auf ca. 3×40 A Ausgangsleistung
• Keine teure oder langwierige Netzverstärkung erforderlich
• Niedrigere feste Netzkosten und effizientere Nutzung lokal erzeugter Solarenergie
• Nutzer können beispielsweise von einem 3x35A auf einen 3x25A Anschluss wechseln, was leicht zu Einsparungen von bis zu 1300 € pro Jahr bei den Grundgebühren führen kann.
• Flexibel erweiterbar bei steigendem Energiebedarf

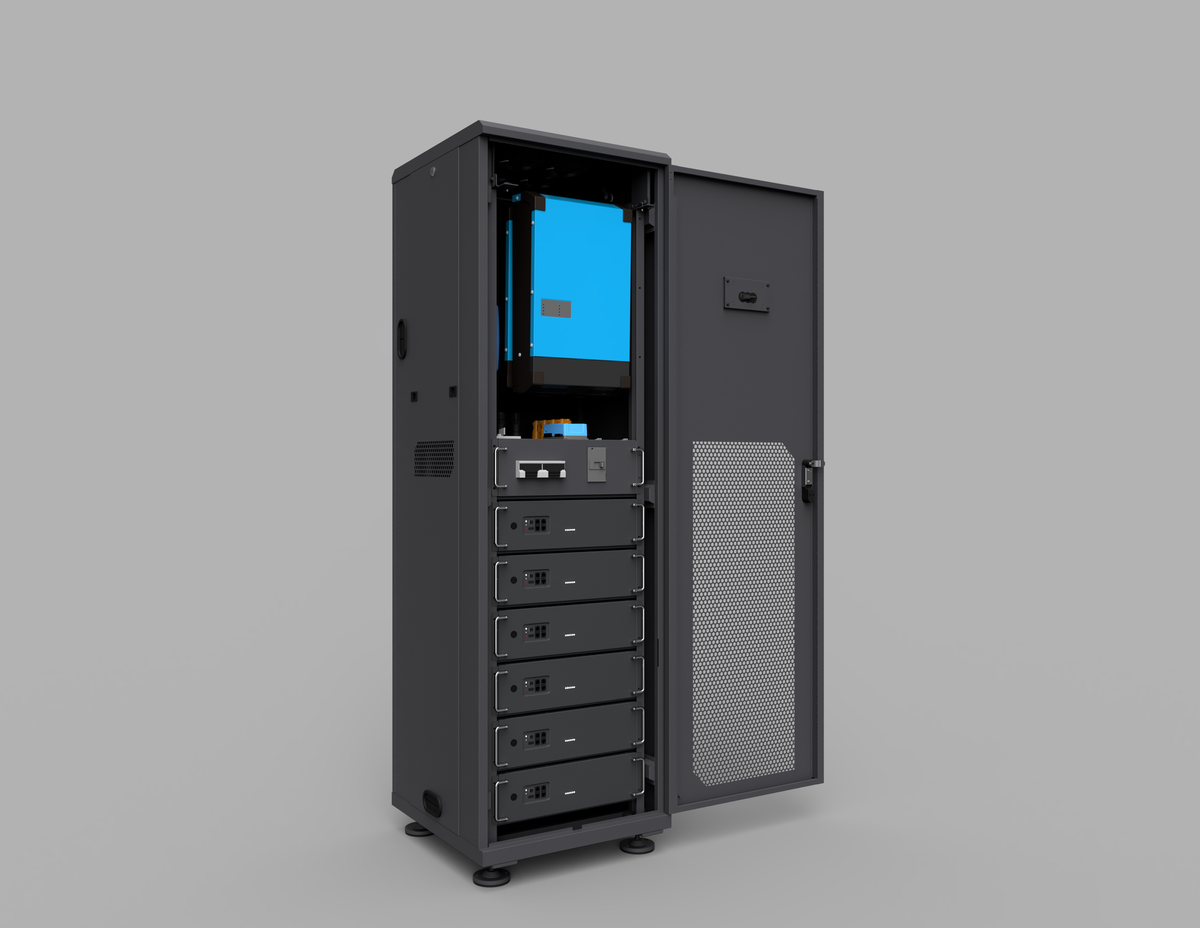

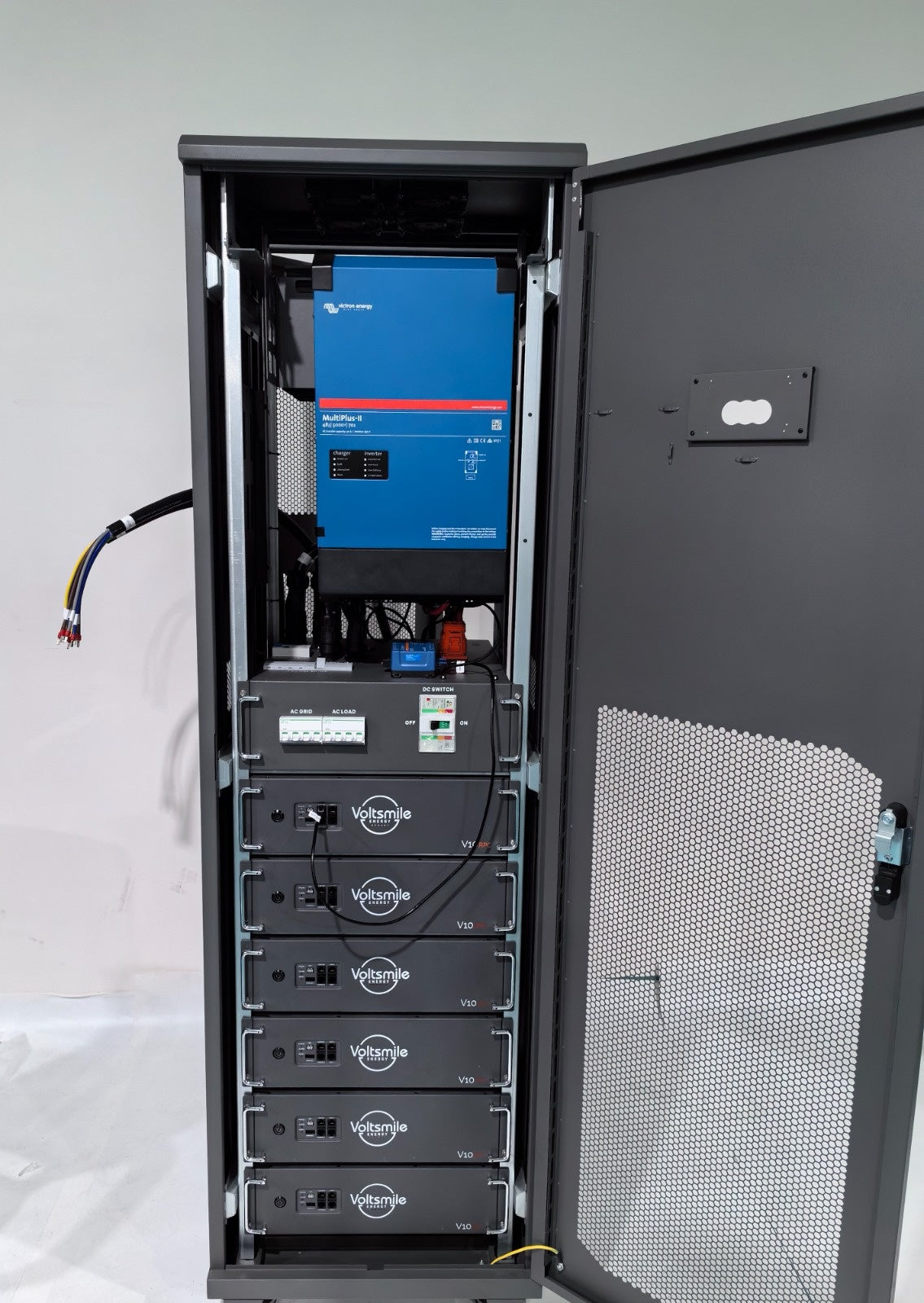

Kompakt & komplett

Der All-in-One-Schrank verfügt über ein intelligentes Verteilersystem, das sowohl die AC- als auch die DC-Verkabelung ordentlich und übersichtlich hält. Dank des durchdachten Designs kommen nur zwei 5-adrige AC-Kabel aus der linken oder rechten Außenseite des Schranks, was die Installation vereinfacht. Diese AC-Kabel verbinden den Schrank mit dem Sicherungskasten und können von einem Installateur einfach angeschlossen werden.

Das robuste Gehäuse bietet Platz für sechs RPC V10 Classic-Batterien, womit eine Batteriekapazität von etwa 30 kWh erreicht werden kann. Für Nutzer, die mehr Speicherkapazität benötigen, kann das System einfach skaliert werden. Durch die Parallelschaltung mehrerer Batterieschränke kann eine beeindruckende Batteriekapazität von über 300 kWh erreicht werden.

Speicherkapazität: von 30 bis 300+ kWh

Die Standardkonfiguration bietet Platz für sechs RPC V10 Classic Lithiumbatterien, die zusammen für 30 kWh Energiespeicherung sorgen.

Das System ist vollständig modular erweiterbar:

• Externe Batterieschränke (wie das 22U RPC Rack) fügen jeweils 30 kWh hinzu
• Bis zu maximal 63 Batterien – für mehr als 300 kWh Speicher

So wächst das System mit Ihrem Verbrauch, Ihrer PV-Erzeugung oder zukünftigen Erweiterungen mit.

Monitoring und Integration (Cerbo GX & GX Touch 50)

Der Cerbo GX fungiert als zentrales Gehirn des Systems. In Kombination mit dem GX Touch 50 bietet er eine übersichtliche lokale Schnittstelle für Monitoring und Konfiguration.
Alle Kernwerte sind einsehbar: Batteriespannung, Ladestrom, Netzstatus, PV-Ertrag, Phasenverbrauch und Energiebilanz.

Über DVCC kommuniziert der Cerbo GX direkt mit den Batterien, um Lade- und Entladeparameter dynamisch abzustimmen.

Darüber hinaus kann das System mit Dynamic ESS erweitert werden, was die Reaktion auf variable Energietarife ermöglicht:

• Reaktion auf den Day-Ahead-Markt
• Laden bei niedrigen und Entladen bei hohen Strompreisen
• Zusätzliche Rendite durch dynamische Energiesteuerung

So entsteht ein intelligentes Energiemanagementsystem, das nicht nur effizient arbeitet, sondern auch finanziellen Vorteil bietet.

Intelligentes Messen = intelligente Steuerung (inklusive Energiezähler)

Für ein gut funktionierendes ESS-System ist eine dreiphasige Netzmessung entscheidend. Deshalb wird der Schrank standardmäßig mit einem Victron Energiezähler mit 3 CT-Klemmen geliefert, zur Platzierung am Hauptanschluss im Sicherungskasten.

1. Misst Echtzeit-Stromverbrauch und Einspeisung
2. Sendet Daten über VE.Can an den Cerbo GX im Schrank
3. Unverzichtbar für Funktionen wie Peak-Shaving, Eigenverbrauch und Netzbilanzierung

System
Leistung (Dauer)	15kVA (12kW) pro Schrank, parallel unterstützt 2 Einheiten
Nenn-AC-Netzspannung	220V/380V; 3-phasig
Gesamtmaße Schrank	60 cm breit / 63 cm tief / 210 cm hoch
Gesamtsystemgewicht	Von 467 kg bis 500 kg
IP-Schutzart Schrank	IP20
Frequenzbereich	45-65Hz oder 45-55Hz (einstellbar zwischen diesen 2 Werten)
Batterie
Spannung	51,2V
Maximale Kapazität	5,12 kWh pro Batterie, bis maximal 30,72 kWh pro Schrank
Skalierbarkeit	63 Einheiten parallel
Batteriechemie	LiFePO4, auch LFP genannt
Gewicht pro Batterie	42 kg
IP-Schutzart Batterie	IP20
Garantie	10 Jahre
Zertifizierung	IEC62619 / UN38.3 / CE/ ROHS

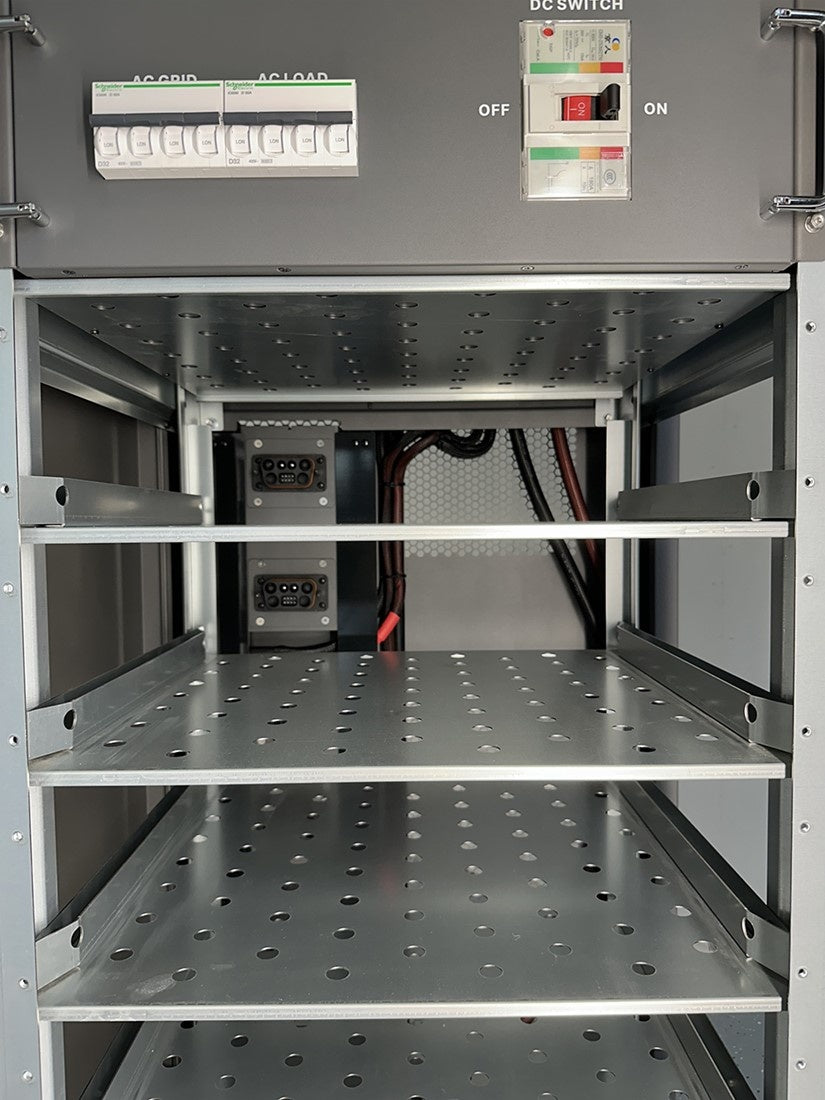

Schutz
Fehlerstromschutzschalter	Ja
DC-Schalter	Bipolarer DC-Schalter (180A/Pol, gesamt 360A)
Ausgangsüberstromschutz	Ja
Zwei-Wege-Schalter	Ja, 63A AC
AC-Schalter	Ja, 3L1N (32A-Pol)
Überlastschutz	Ja
