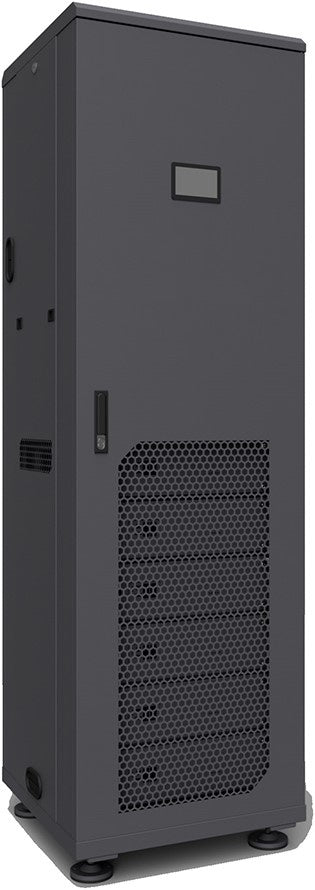

VTB Dreiphasen-All-in-One-Schrank 18 kVA – 25,6 kWh

Dreiphasen All-in-one-Schrank 18 kVA - 25,6 kWh

All-in-One-Schrank mit Victron Multi RS: Leistungsstarke Energiespeicherung, bereit für die Zukunft

Der Schrank mit der RS-Konfiguration wird von uns komplett vormontiert geliefert. Alle drei Multi RS-Einheiten sind bereits im Schrank montiert und vorverdrahtet. Dies ist notwendig, da die Standardhalterungen im Schrank für diese Konfiguration nicht geeignet sind und wir diese Anpassungen in unserer eigenen Werkstatt durchführen. Die RS-Einheiten sind zudem verkehrt herum im Schrank eingebaut – ein wichtiger Hinweis.

Nach dem großen Erfolg unserer All-in-One-Systeme auf Basis von Victron MultiPlus-II-Wechselrichtern sind wir stolz darauf, die nächste Generation intelligenter Energiespeicherung einzuführen:
den All-in-One-Schrank mit Victron Multi RS Solar 6000-Wechselrichtern.

Diese leistungsstarke und kompakte Gesamtlösung kombiniert trafolose Wechselrichtertechnologie, direkte PV-Anschlüsse, intelligentes Monitoring und einen besonders leisen Betrieb – alles in einem übersichtlichen und robusten Schrank. Geeignet für Wohngebäude, Unternehmen, landwirtschaftliche Betriebe und netzunabhängige Anwendungen, bei denen die Netzkapazität begrenzt ist oder Selbstversorgung gewünscht wird.

Dieses Set enthält:

3x Multi RS Solar 48/6000/100-450/100

1x Cerbo GX mit GX Touch 50 Bildschirm

5x Voltsmile V10 RPC 51,2 V, 5,12 kWh

1x Victron Energiezähler VM-3P75CT

1x 19-Zoll All-in-One-Schrank mit Zubehör-Kit

Kompakt & komplett

Der All-in-One-Schrank verfügt über ein intelligentes Verteilersystem, das sowohl die AC- als auch die DC-Verkabelung ordentlich und übersichtlich hält. Dank des cleveren Designs führen nur zwei 5-adrige AC-Kabel aus der linken oder rechten Außenseite des Schranks heraus, was die Installation vereinfacht. Diese AC-Kabel verbinden den Schrank mit dem Zählerschrank und können einfach von einem Installateur angeschlossen werden.

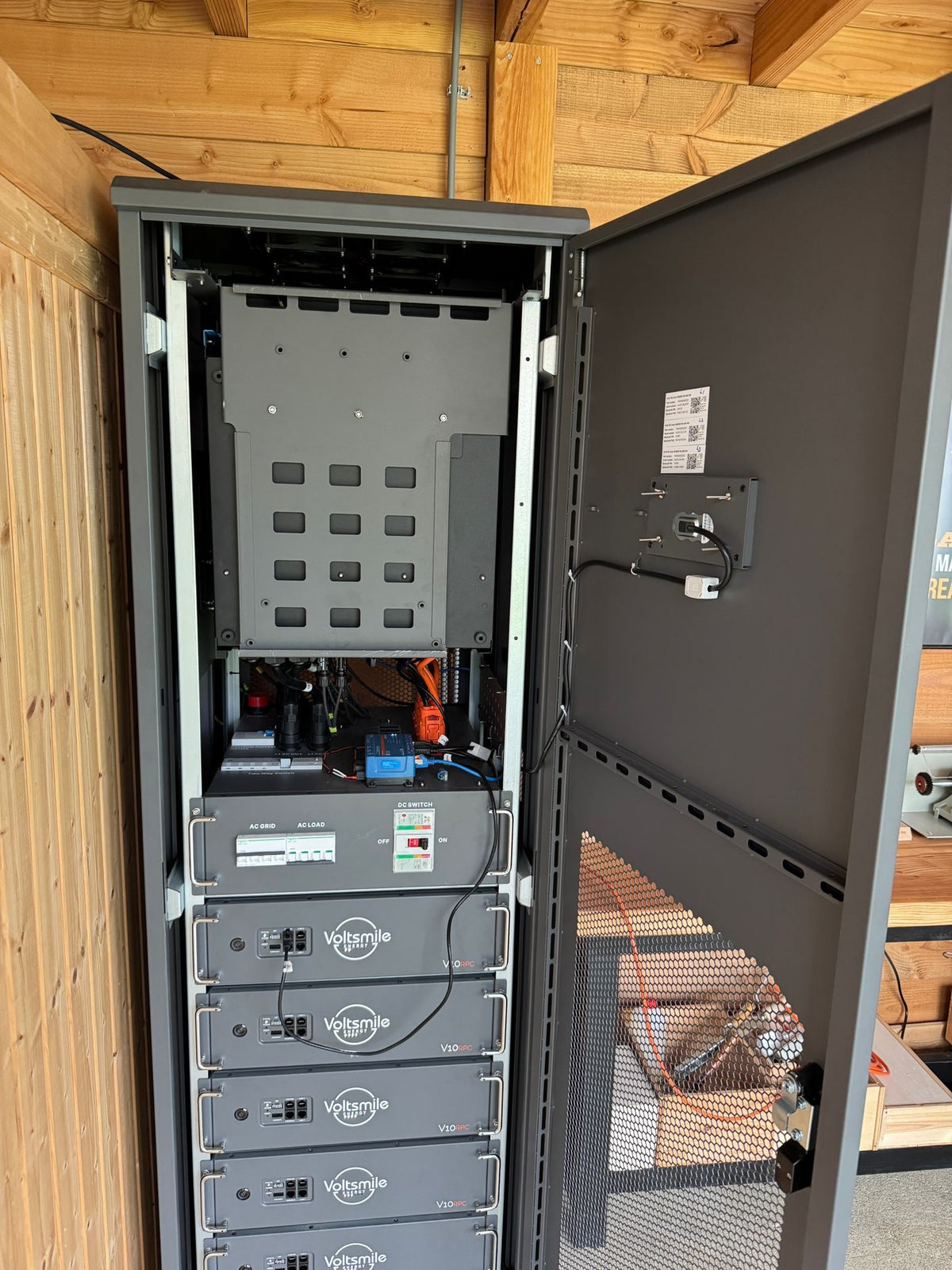

Das robuste Gehäuse bietet Platz für sechs RPC V10 Classic-Batterien, mit denen eine Akkukapazität von etwa 30 kWh erreicht werden kann. Für Nutzer, die mehr Speicherkapazität benötigen, lässt sich das System einfach skalieren. Durch die Parallelschaltung mehrerer Batterieschränke kann eine beeindruckende Batteriekapazität von über 300 kWh erreicht werden.

Bitte beachten: Die Victron Multi RS-Wechselrichter dürfen nicht parallel geschaltet werden. Daher ist die maximale Wechselrichterleistung auf die 3× Multi RS 6000 in einem Schrank begrenzt. Für höhere Leistungen empfehlen wir alternative Victron-Konfigurationen wie die MultiPlus-II- oder Quattro-Serie.

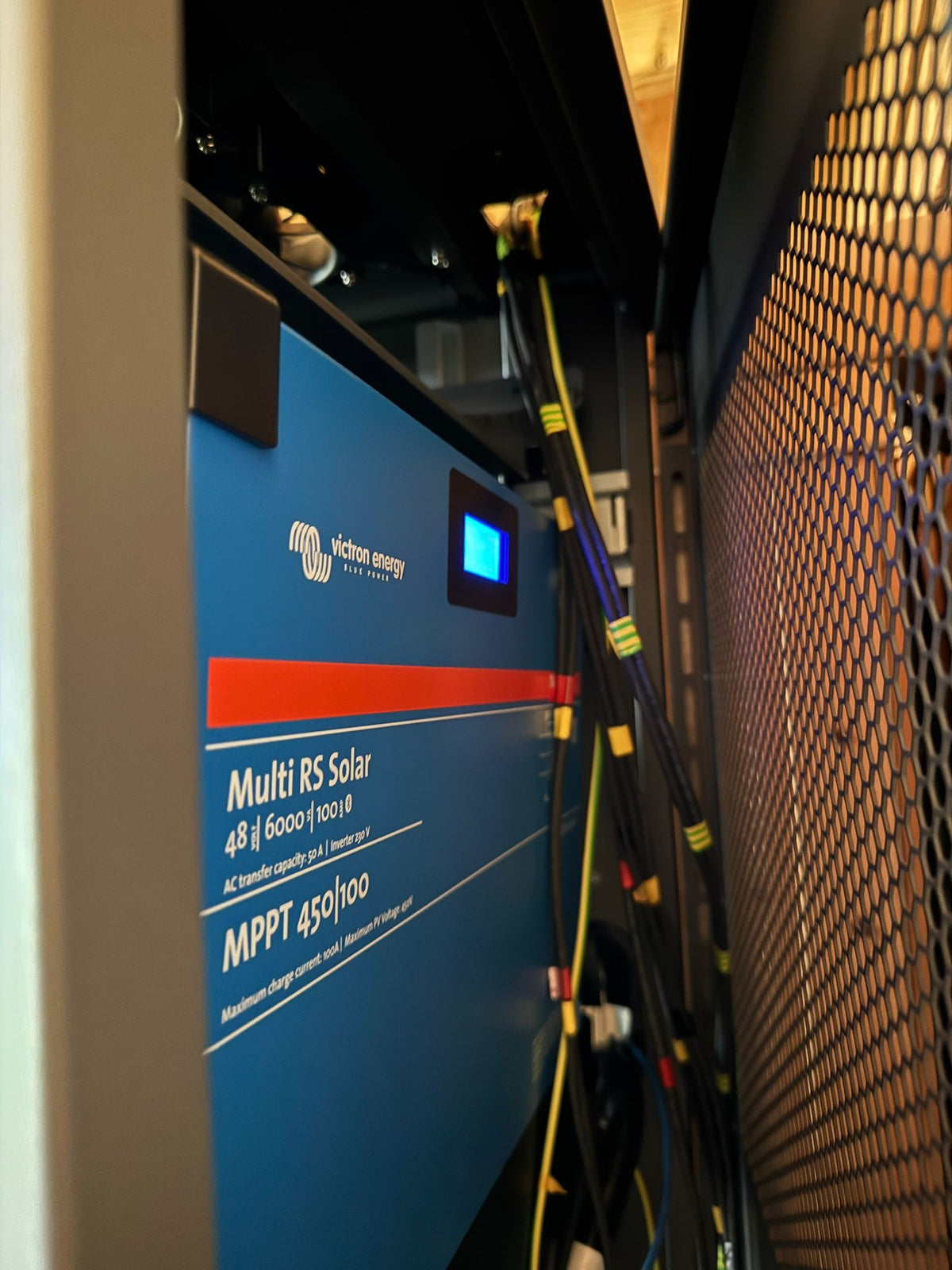

Leistungsstarker und leiser Betrieb – 3× Victron Multi RS Solar 6000

Im Herzen dieses Systems finden Sie drei Victron Multi RS Solar 6000-Wechselrichter. Zusammen bieten sie:

1. 18 kVA dreiphasige AC-Leistung (15 kW Dauerleistung)
2. 5.000 W Dauer-Ausgangsleistung pro Phase
3. Bis zu 100 A Ladekapazität pro Wechselrichter bei 48 V DC (±4,8 kW pro Phase)
4. Vollständig geeignet für Standard-3×25- oder 3x35-A-Netzanschlüsse

Der Multi RS ist zudem besonders leise im Betrieb, mit einem Geräuschpegel von nur 43 dB. Dank passiver Kühlung und intelligenter Lüfterregelung ist dieses System für jede ruhige Umgebung geeignet.

Peakshaving: mehr Leistung als Ihr Netzanschluss

Eine der leistungsstärksten Funktionen des All-in-One-Schranks mit Victron Multi RS ist das Peakshaving: die vorübergehende Ergänzung Ihrer Netzleistung durch Energie aus dem Akku. Das bedeutet, dass Sie mehr Strom entnehmen können, als Ihr Netzanschluss zulässt, ohne eine kostspielige Netzverstärkung beantragen zu müssen.

Bis zu 21 Ampere zusätzlich pro Phase zu Ihrem 3×25-A-Anschluss

Dank des Akkupuffers und der 3-Phasen-Leistung des Schranks können Sie vorübergehend Lastspitzen von insgesamt bis zu 3×46 A abfangen. So verfügen Sie über maximale Leistung, wenn Sie sie wirklich brauchen – ohne zusätzliche Kosten Ihres Netzbetreibers.

Ideal unter anderem für:

• Produktionsspitzen oder das Anlaufen schwerer Maschinen
• Elektrisches Kochen oder Heizen in Wohnungen mit begrenztem Anschluss
• EV-Laden an Standorten, an denen keine Netzverstärkung möglich ist
• Spitzennutzung bei dynamischen Verträgen, wenn Strompreise hoch sind
• Kostensenkung bei Leistungsentgelten durch Vermeidung von Netzlastspitzen

Peakshaving macht dieses System äußerst attraktiv sowohl für Geschäftskunden als auch für Privatpersonen, die Flexibilität, Zuverlässigkeit und Kostenersparnis suchen.

Solarmodule direkt anschließen – bis zu 50 Module über 6 MPPT-Tracker

Der All-in-One-Schrank mit Victron Multi RS Solar ist vollständig für den direkten Anschluss von Solarmodulen vorbereitet. Im Gegensatz zu traditionellen Systemen mit separaten AC-Wechselrichtern schließen Sie hier Ihre PV-Module direkt an die MPPT-Eingänge der Wechselrichter an – effizienter, einfacher und kostengünstiger.

6 MPPT-Tracker: flexibel und leistungsstark

Jeder Victron Multi RS Solar 6000 verfügt über 2 unabhängige MPPT-Tracker. Mit drei Einheiten im Schrank verfügen Sie also über 6 MPPT-Eingänge, mit denen Sie:

Bis zu circa 50 Solarmodule anschließen können

Verteilt auf 6 separate PV-Strings von etwa 8 bis 9 Modulen pro String (bei 430–500 Wp/Modul)

Ohne die Notwendigkeit externer PV-Laderegler oder separater AC-Wechselrichter

Direktes DC-DC-Laden: maximaler Wirkungsgrad

Bis zu 99 % Wirkungsgrad beim direkten Laden der Akkus über DC

Kein Umwandlungsverlust wie bei AC-Wechselrichtern (DC → AC → DC)

Sehr gut geeignet für netzunabhängige Anwendungen oder Standorte mit instabiler Netzspannung

Selbstversorgendes Laden möglich – auch bei Stromausfall

Ideal für verschiedene Dachflächen, wie Ost-West-Anlagen, unterschiedliche Neigungswinkel oder Solarmodule, die über mehrere Gebäude verteilt sind. Jeder String arbeitet unabhängig über seinen eigenen MPPT-Tracker.

AC-PV-Wechselrichter ebenfalls möglich – selbst bei Netzausfall

Haben Sie bereits einen vorhandenen AC-PV-Wechselrichter, zum Beispiel von SolarEdge? Kein Problem. Dieser kann an den AC OUT 1 des Schranks angeschlossen werden.

Dank der eingebauten Frequenzverschiebungsfunktion regelt das System Überschüsse automatisch und verhindert Überladung. So bleibt Ihre AC-PV-Anlage aktiv – auch bei Netzstörungen, solange der Akku über Restkapazität verfügt.

Wichtige Grenzwerte

Die Gesamtleistung angeschlossener AC-PV-Wechselrichter darf 18 kVA nicht überschreiten, das Maximum, das die drei Multi RS-Einheiten gemeinsam verarbeiten können

Überlast führt zur Abregelung via Frequenzverschiebung – eine sichere, Victron-gesteuerte Methode

Speicherkapazität: von 30 bis 300+ kWh

Die Standardkonfiguration bietet Platz für sechs RPC V10 Classic Lithiumbatterien, zusammen gut für 30 kWh Energiespeicherung.

Das System ist vollständig modular erweiterbar:

• Externe Batterieschränke (wie das 22U RPC-Rack) fügen jeweils 30 kWh hinzu

• Bis zu maximal 63 Batterien – gut für über 300 kWh Speicher

So wächst das System mit Ihrem Verbrauch, Ihrer PV-Erzeugung oder zukünftigen Erweiterungen.

Intelligent messen = intelligent steuern (inklusive Energiezähler)

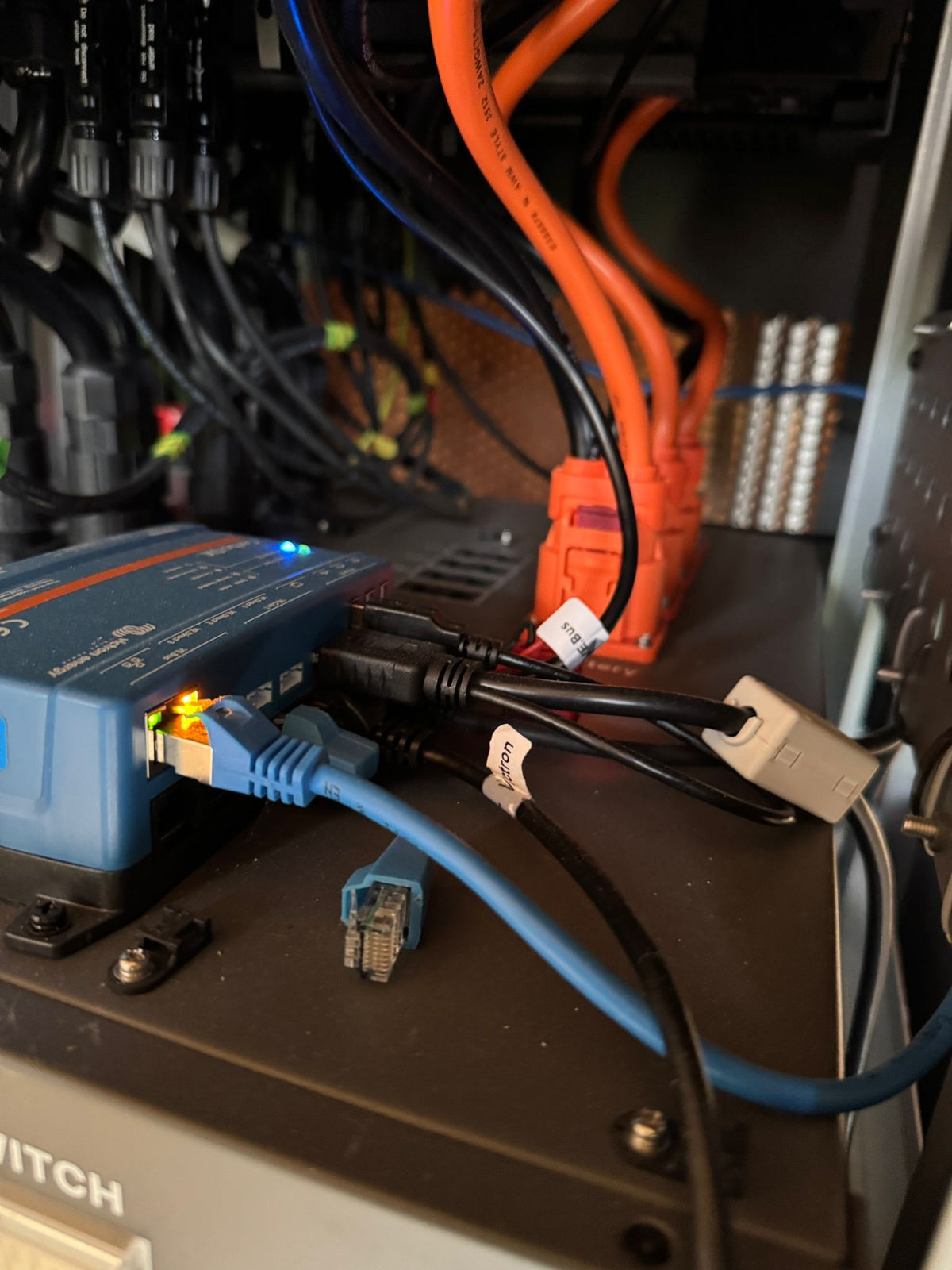

Für ein gut funktionierendes ESS-System ist eine dreiphasige Netzmessung entscheidend. Daher wird der Schrank standardmäßig mit einem Victron-Energiezähler mit 3 CT-Klemmen geliefert, zur Platzierung am Hauptanschluss im Zählerschrank.

• Misst den Stromverbrauch und die Einspeisung in Echtzeit

• Sendet Daten via VE.Can an den Cerbo GX im Schrank

• Unverzichtbar für Funktionen wie Peakshaving, Eigenverbrauch und Netzbalancierung

Kommunikationsanforderungen

Für einen ordnungsgemäßen Betrieb müssen Sie:

• Ein UTP-Kabel (CAT5 oder besser) zwischen Zählerschrank (Energieklemme) und Schrank (VE.Can) verlegen

• Ein zusätzliches UTP-Kabel für eine kabelgebundene Internetverbindung des Schranks bereitstellen

✅ Victron Energiezähler inklusive
✅ Vorbereitet für 3-Phasen-Hauptanschlüsse
✅ Vollständig GX- und VRM-kompatibel

System
Leistung (Dauer)	18 kVA (15 kW)
Nominale AC-Netzspannung	220 V/380 V; 3-phasig
Schrankabmessungen gesamt	60 cm breit / 63 cm tief / 210 cm hoch
Systemgewicht gesamt	Von 467 kg bis 500 kg
IP-Schutzart Schrank	IP20
Frequenzbereich	45-65 Hz oder 45-55 Hz (zwischen diesen Werten einstellbar)
Batterie
Spannung	51,2 V
Maximale Kapazität	5,12 kWh pro Batterie, bis maximal 30,72 kWh pro Schrank
Skalierbarkeit	63 Einheiten parallel
Batteriechemie	LiFePO4, auch LFP genannt
Gewicht pro Batterie	42 kg
IP-Schutzart Batterie	IP20
Garantie	10 Jahre
Zertifizierung	IEC62619 / UN38.3 / CE / ROHS

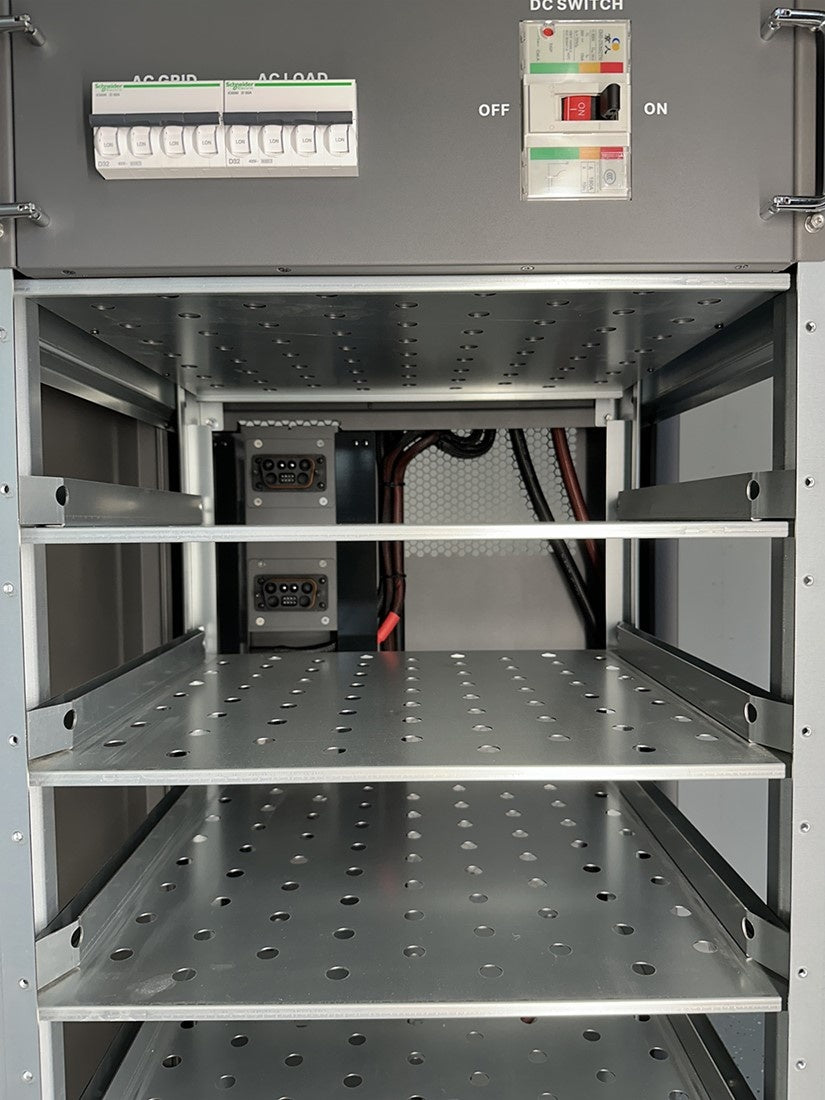

Schutz
Fehlerstromschutzschalter	Ja
DC-Schalter	Bipolarer DC-Schalter (180 A/Pol, insgesamt 360 A)
Ausgangsüberstromschutz	Ja
Zwei-Wege-Schalter	Ja, 63 A AC
AC-Schalter	Ja, 3L1N (32 A-Pol)
Überlastschutz	Ja
