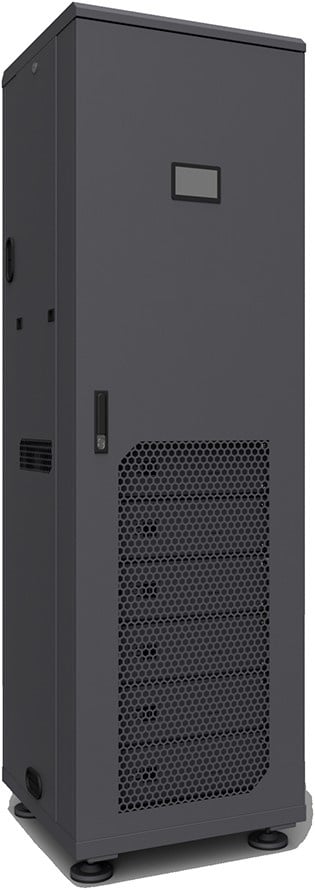

VTB Dreiphasen-All-in-One-Schrank 18 kVA - 20,4 kWh

Dreiphasen-All-in-One-Schrank 18 kVA - 20 kWh

All-in-One-Schrank mit Victron Multi RS: Leistungsstarke Energiespeicherung, bereit für die Zukunft

Der Schrank mit der RS-Konfiguration wird von uns komplett vormontiert geliefert. Alle drei Multi RS-Einheiten sind bereits im Schrank montiert und vorverdrahtet. Dies ist notwendig, da die Standardhalterungen im Schrank nicht für diese Konfiguration geeignet sind und wir diese Anpassungen in unserer eigenen Werkstatt vornehmen. Die RS-Einheiten sind zudem andersherum im Schrank verbaut, was wichtig zu wissen ist.

Nach dem großen Erfolg unserer All-in-One-Systeme auf Basis von Victron MultiPlus-II Wechselrichtern präsentieren wir stolz die nächste Generation intelligenter Energiespeicherung:
das All-in-One-Schranksystem mit Victron Multi RS Solar 6000 Wechselrichtern.

Diese leistungsstarke und kompakte Gesamtlösung kombiniert trafolose Wechselrichtertechnologie, direkte PV-Anschlüsse, intelligentes Monitoring und einen besonders leisen Betrieb – alles in einem übersichtlichen und robusten Schrank. Geeignet für Wohngebäude, Unternehmen, landwirtschaftliche Betriebe und netzunabhängige Anwendungen, bei denen die Netzkapazität begrenzt ist oder Selbstversorgung gewünscht wird.

Dieses Set enthält:

3x Multi RS Solar 48/6000/100-450/100

1x Cerbo GX mit GX Touch 50 Display

4x Voltsmile V10 RPC 51,2 V, 5,12 kWh

1x Victron Energiezähler VM-3P75CT

1x 19-Zoll-All-in-One-Schrank mit Zubehör-Kit

Kompakt & komplett

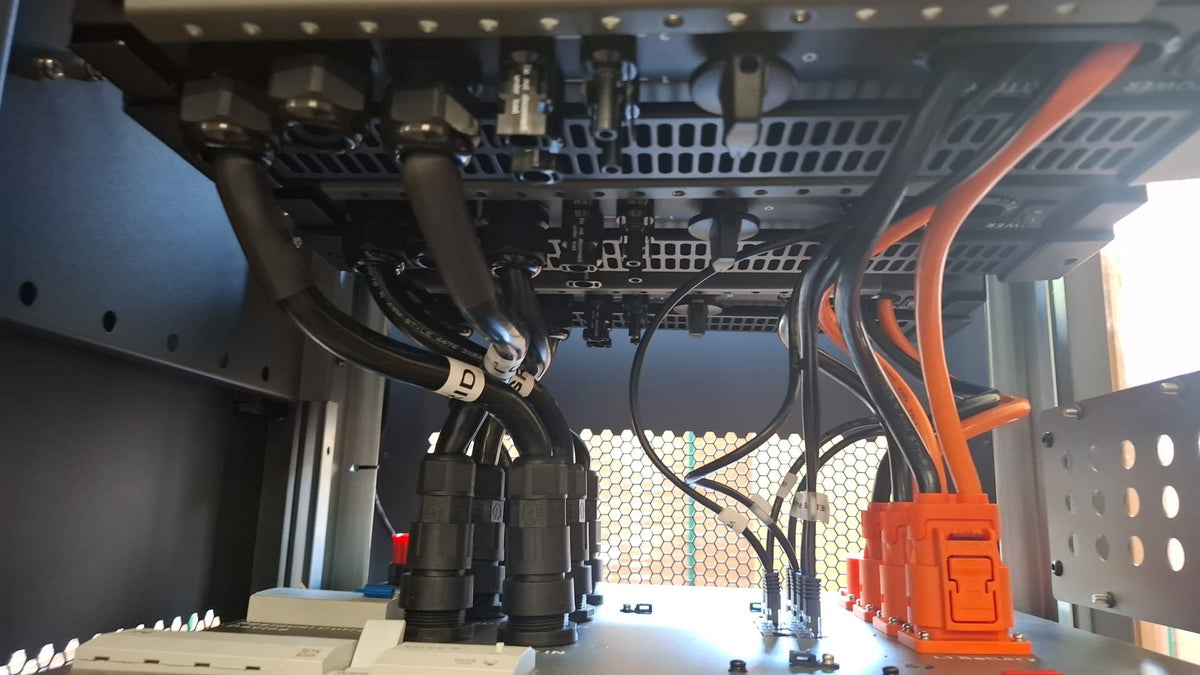

Das All-in-One-Schranksystem verfügt über ein intelligentes Verteilungssystem, das sowohl die AC- als auch die DC-Verkabelung geordnet und übersichtlich hält. Dank des durchdachten Designs führen lediglich zwei 5-adrige AC-Kabel aus der linken oder rechten Außenseite des Schranks, was die Installation vereinfacht. Diese AC-Kabel verbinden den Schrank mit dem Sicherungskasten; dies kann problemlos von einem Installateur durchgeführt werden.

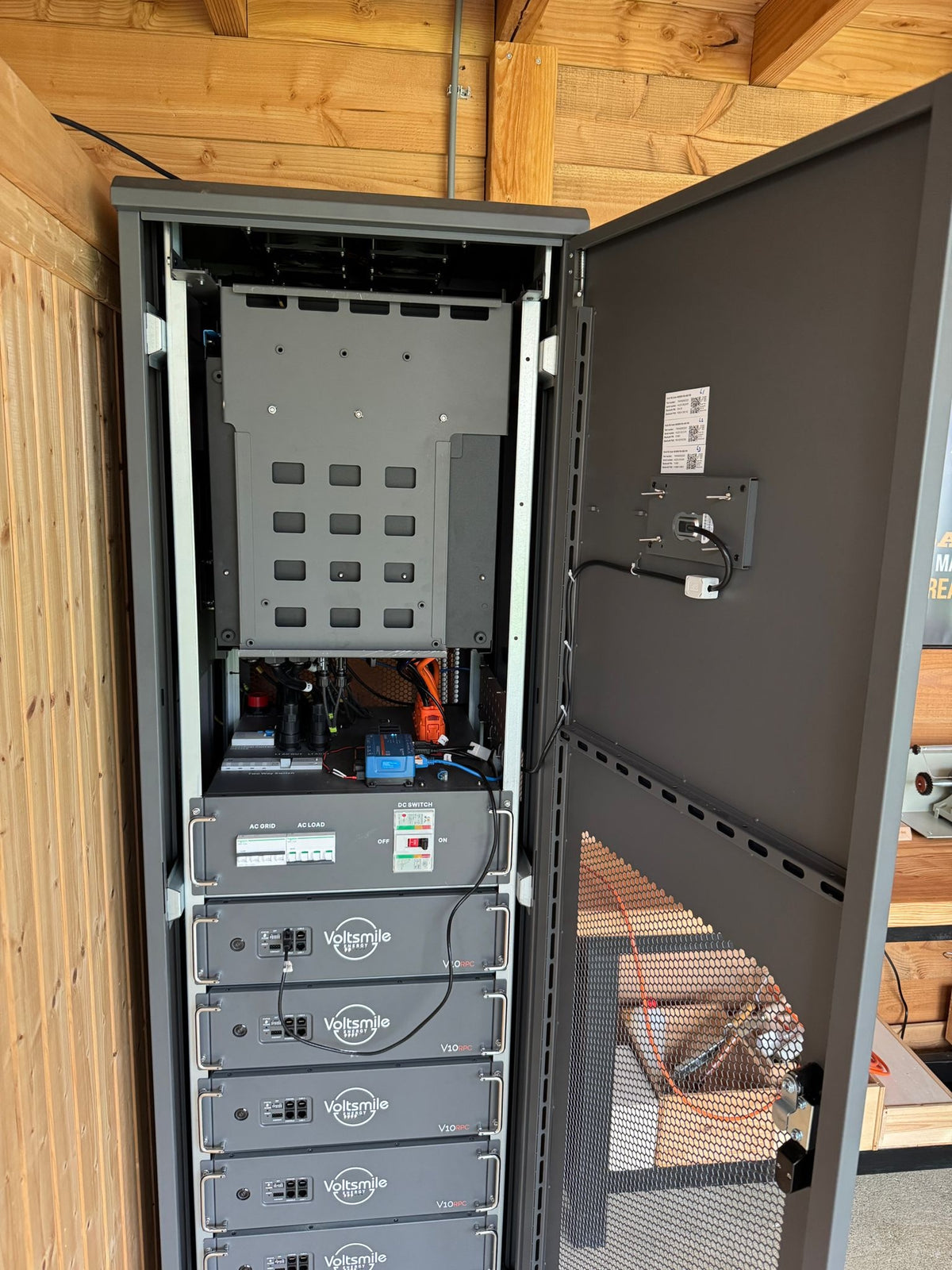

Das robuste Gehäuse bietet Platz für sechs RPC V10 Classic-Batterien, womit eine Akkukapazität von etwa 30 kWh erreicht werden kann. Für Anwender, die mehr Speicherkapazität benötigen, lässt sich das System einfach skalieren. Durch die Parallelschaltung mehrerer Batterieschränke kann eine beeindruckende Batteriekapazität von über 300 kWh erreicht werden.

Hinweis: Die Victron Multi RS Wechselrichter dürfen nicht parallel geschaltet werden. Daher ist die maximale Wechselrichterleistung auf die 3× Multi RS 6000 in einem Schrank begrenzt. Für höhere Leistungen empfehlen wir alternative Victron-Konfigurationen wie die MultiPlus-II- oder Quattro-Serie.

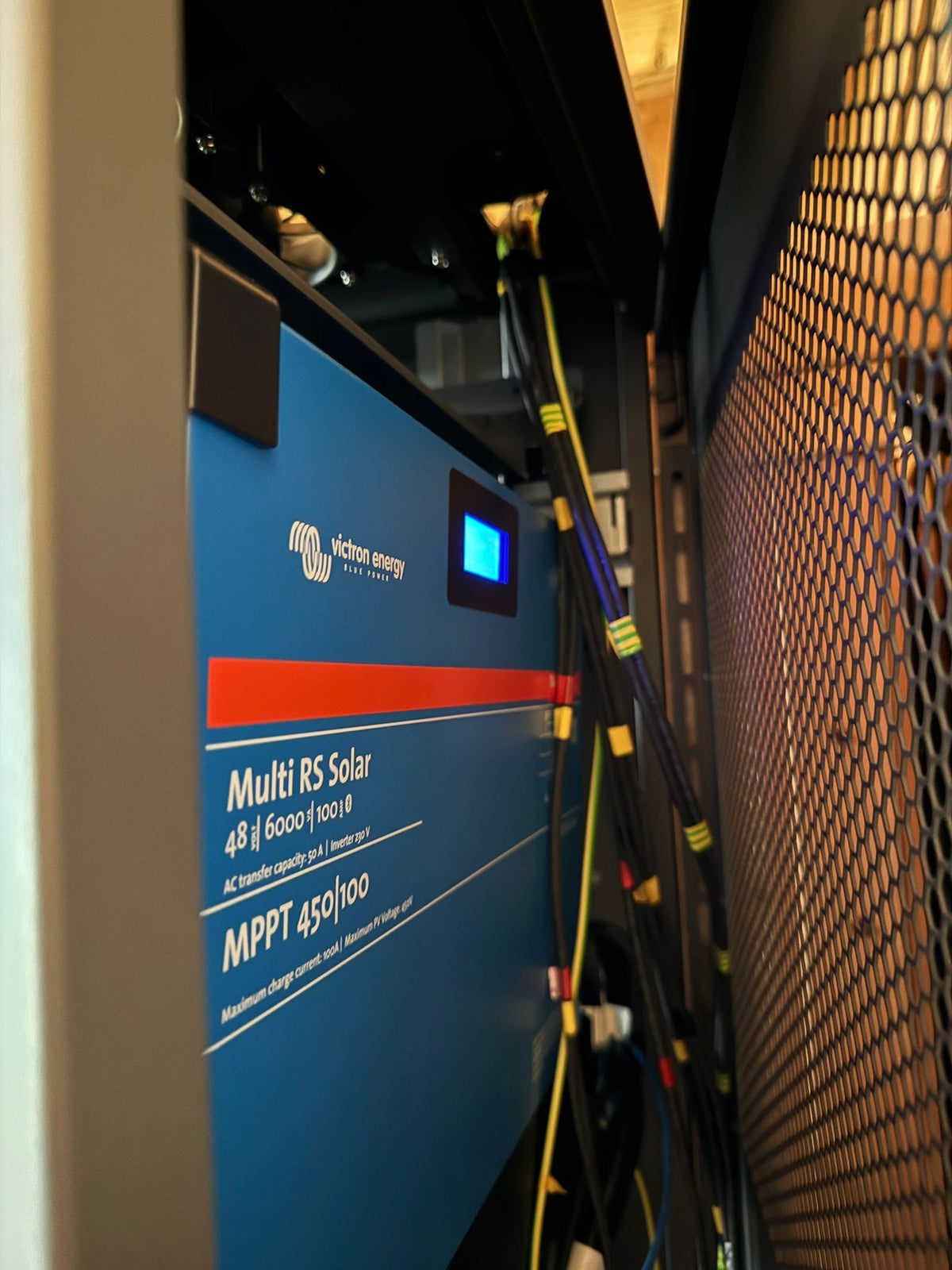

Leistungsstarker und leiser Betrieb – 3× Victron Multi RS Solar 6000

Die Multi RS-Serie ist eine leise, effiziente und kompakte Lösung für moderne ESS-Systeme. Mit einem Geräuschpegel von maximal 43 dB und einem Gewicht von nur 11 kg pro Stück ist dieser Wechselrichter eine leichtgewichtige Alternative zum MultiPlus-II 48/5000, der etwa 30 kg wiegt. In diesem Paket sind drei Multi RS Solar 6000-Einheiten enthalten, die zusammen 18 kVA Dreiphasenleistung, 5 kW Dauerleistung pro Phase und 100 A 48-V-DC-Ladekapazität pro Wechselrichter bieten. Dies ergibt eine leistungsstarke und PV-integrierte Gesamtlösung für verschiedene Dreiphasenanwendungen.

Wichtige Spezifikationen:
• Dauer-Ausgangsleistung: Steigt linear von 4800 W pro Phase bei 46 VDC
auf 5300 W pro Phase bei 52 VDC (insgesamt ca. 15,5 kW bei 25 °C)
• Batterieladegerät: 100 A / 48 VDC pro Einheit (≈ 4,8 kW Ladeleistung pro Phase)
• Durchschaltleistung: 50 A AC pro Phase
• Vollständiger Dreiphasenbetrieb – geeignet für ESS, USV und Off-Grid-Anwendungen
• Notstromfunktion: automatische Umschaltung innerhalb von 20 ms
• Intelligente Energieregelung zwischen Batterie, PV und Netz

Peak-Shaving: mehr Leistung als dein Netzanschluss bietet

Eine der leistungsstärksten Funktionen des All-in-One-Schranks mit Victron Multi RS ist das Peak-Shaving: das vorübergehende Ergänzen deiner Netzleistung mit Energie aus dem Akku. Das bedeutet, dass du mehr Strom beziehen kannst, als dein Netzanschluss zulässt, ohne eine kostspielige Netzverstärkung beantragen zu müssen.

Bis zu 21 Ampere zusätzlich pro Phase neben deinem 3×25-A-Anschluss

Dank des Akkupuffers und der dreiphasigen Leistung des Schranks kannst du Lastspitzen bis zu einem Gesamtwert von 3×46 A abfangen. So verfügst du über maximale Leistung in dem Moment, in dem du sie wirklich benötigst – ohne zusätzliche Kosten durch deinen Netzbetreiber.

Ideal unter anderem für:

• Produktionsspitzen oder das Starten schwerer Maschinen
• Elektrisches Kochen oder Heizen in Wohnungen mit begrenztem Anschluss
• EV-Laden an Standorten, an denen keine Netzverstärkung möglich ist
• Spitzennutzung bei dynamischen Verträgen, wenn die Strompreise hoch sind
• Kostensenkung bei Leistungstarifen, durch Vermeidung von Spitzen aus dem Netz

Peak-Shaving macht dieses System besonders geeignet für Geschäftskunden wie auch Privatpersonen, die Flexibilität, Zuverlässigkeit und Kostenersparnis suchen.

Solarpanele direkt anschließen – bis zu 50 Module über 6 MPPT-Tracker

Das All-in-One-Schranksystem mit Victron Multi RS Solar ist vollständig für den direkten Anschluss von Solarpaneelen vorbereitet. Im Gegensatz zu herkömmlichen Systemen mit separaten AC-Wechselrichtern schließt du hier deine PV-Module direkt an die MPPT-Eingänge der Wechselrichter an – effizienter, einfacher und günstiger.

6 MPPT-Tracker: flexibel und leistungsstark

Jeder Victron Multi RS Solar 6000 verfügt über 2 unabhängige MPPT-Tracker. Mit drei Einheiten im Schrank verfügst du also über 6 MPPT-Eingänge, mit denen du:

Bis zu circa 50 Solarpaneele anschließen kannst

Verteilt auf 6 separate PV-Strings von etwa 8 bis 9 Paneelen pro String (bei 430–500 Wp/Paneel)

Ohne die Notwendigkeit externer PV-Laderegler oder separater AC-Wechselrichter

Direktes DC-DC-Laden: maximaler Wirkungsgrad

Bis zu 99 % Effizienz beim direkten Laden der Akkus über DC

Keine Umwandlungsverluste wie bei AC-Wechselrichtern (DC → AC → DC)

Sehr gut geeignet für Off-Grid-Anwendungen oder Standorte mit instabiler Netzspannung

Selbstversorgendes Laden möglich – auch bei Stromausfall

Ideal für unterschiedliche Dachflächen, wie Ost-West-Ausrichtungen, verschiedene Neigungswinkel oder auf mehrere Gebäude verteilte Solarpaneele. Jeder String arbeitet unabhängig über seinen eigenen MPPT-Tracker.

AC-PV-Wechselrichter ebenfalls möglich – selbst bei Netzausfall

Wenn externe PV-Wechselrichter am AC-Ausgang des Victron-Systems angeschlossen sind, bleibt die Solarstromerzeugung auch bei Stromausfall funktionsfähig. Der Multi RS sorgt in diesem Fall dafür, dass die PV-Wechselrichter aktiv bleiben und die überschüssige Solarenergie zum Laden der Akkus genutzt wird.

Sobald die Akkus ihren maximalen Ladezustand erreichen, erhöht der Multi RS automatisch die Ausgangsfrequenz. Diese sogenannte Frequenzverschiebung (Frequency Shift) sorgt dafür, dass der PV-Wechselrichter seine Leistung drosselt und verhindert, dass die Akkus überladen werden.

Wenn externe PV-Wechselrichter am AC-Ausgang des Multi RS Solar angeschlossen sind, lädt überschüssige PV-Energie wieder die Akkus. Wenn die Absorptionsspannung des Akkus erreicht ist, erhöht der Multi RS Solar automatisch die Ausgangsfrequenz, um die Ladeleistung des PV-Wechselrichters zu reduzieren (keine Einstellungen erforderlich). Das System bietet somit eine sichere und kontrollierte Möglichkeit, auch bei Netzausfall Solarenergie weiterhin zu nutzen.

Wichtige Hinweise:
• Der PV-Wechselrichter muss Frequenzverschiebung unterstützen; dies gilt für nahezu alle modernen Marken.
• Diese Funktion stellt sicher, dass sich der PV-Wechselrichter bei Netzausfall nicht abschaltet, sondern im Notstromsystem mitläuft.
• Beim Anschluss vorhandener AC-PV-Wechselrichter an den Ausgang eines Dreiphasensystems mit 3× Multi RS 48/6000 ist ein Leistungsfaktor von 1,0 zu berücksichtigen.
• Das bedeutet, dass die Gesamtleistung der PV-Wechselrichter maximal 18 kW betragen darf (3 × 6000 VA × 1,0).

Dank dieser Funktionalität kann vorhandene PV-Ausrüstung nahtlos in das Victron-Notstromsystem integriert werden, ohne Verlust der Solarstromerzeugung oder Risiko einer Überladung der Akkus.

AC-gekoppelte PV-Wechselrichter

Seit dem Victron Firmware-Update v3.63 (Juni 2025) ist die Unterstützung für SunSpec Modbus TCP (Modelle 123 & 704) stark erweitert worden.
Neben Fronius werden nun auch Enphase, SolarEdge, Kostal und SMA offiziell unterstützt.
Damit kann Victron nicht nur Daten auslesen, sondern die PV-Leistung innerhalb von ESS-Konfigurationen auch dynamisch steuern – ideal für Zero-Feed-in oder dynamische Einspeisebegrenzungen.

Andere Marken wie beispielsweise Growatt oder Huawei können weiterhin an AC-out 1 angeschlossen werden, sofern sie Frequenzverschiebung unterstützen. Sie werden dann zwar nicht über Modbus ausgelesen, bleiben aber bei Stromausfall funktionsfähig.

Wenn ein Wechselrichter nicht Modbus-gesteuert ist, kann der Ertrag über einen Victron Energiezähler, wie den von Victron selbst oder den EM24, gemessen werden, sodass die PV-Produktion dennoch im GX-Monitoring sichtbar ist.

Speicherkapazität: von 30 bis 300+ kWh

Die Standardkonfiguration bietet Platz für sechs RPC V10 Classic Lithium-Batterien, zusammen gut für 30 kWh Energiespeicher.

Das System ist vollständig modular erweiterbar:

• Externe Batterieschränke (wie das 22U RPC Rack) fügen jeweils 30 kWh hinzu

• Bis zu maximal 63 Batterien – gut für mehr als 300 kWh Speicher

So wächst das System mit deinem Verbrauch, deiner PV-Erzeugung oder zukünftigen Erweiterungen mit.

Monitoring und Integration (Cerbo GX & GX Touch 50)

Das Cerbo GX fungiert als das zentrale Gehirn des Systems. In Kombination mit dem GX Touch 50 bietet es eine übersichtliche, lokale Schnittstelle für Monitoring und Konfiguration.
Alle Kernwerte sind einsehbar: Akkuspannung, Ladestrom, Netzstatus, PV-Ertrag, Phasenverbrauch und Energiebilanz.

Über DVCC kommuniziert das Cerbo GX direkt mit den Batterien, um Lade- und Entladeparameter dynamisch abzustimmen.
Zudem kann das System mit Dynamic ESS erweitert werden, wodurch die Reaktion auf variable Energietarife möglich wird:

• Reagieren auf den Day-Ahead-Markt
• Laden bei niedrigen und Entladen bei hohen Strompreisen
• Zusätzlicher Ertrag durch dynamische Energiesteuerung

So entsteht ein intelligentes Energiemanagementsystem, das nicht nur effizient arbeitet, sondern auch finanzielle Vorteile bietet.

Intelligent messen = intelligent steuern (inklusive Energiezähler)

Für ein gut funktionierendes ESS-System ist eine dreiphasige Netzmessung entscheidend. Daher wird der Schrank standardmäßig mit einem Victron Energiezähler mit 3 CT-Klemmen geliefert, zur Platzierung am Hauptanschluss im Sicherungskasten.

• Misst Echtzeit-Stromverbrauch und Einspeisung

• Sendet Daten via VE.Can an das Cerbo GX im Schrank

• Unverzichtbar für Funktionen wie Peak-Shaving, Eigenverbrauch und Netzbilanzierung

Kommunikationsanforderungen

Für einen korrekten Betrieb musst du:

• Ein UTP-Kabel (CAT5 oder besser) zwischen Sicherungskasten (Energieklemme) und Schrank (VE.Can) verlegen

• Ein zusätzliches UTP-Kabel für die kabelgebundene Internetverbindung des Schranks vorsehen

✅ Victron Energiezähler inbegriffen
✅ Vorbereitet auf dreiphasige Hauptanschlüsse
✅ Vollständig GX- und VRM-kompatibel

System
Leistung (..) dauerhaft	18 kVA (15 kWh)
Nenn-AC-Netzspannung	220 V/380 V; 3-phasig
Vollständige Schrankabmessungen	60 cm breit / 63 cm tief / 210 cm hoch
Vollständiges Systemgewicht	Von 467 kg bis 500 kg
IP-Schutzart Schrank	IP20
Frequenzbereich	45-65 Hz oder 45-55 Hz (einstellbar zwischen diesen 2 Werten)
Batterie
Spannung	51,2 V
Maximale Kapazität	5,12 kWh pro Batterie, bis maximal 30,72 kWh pro Schrank
Skalierbarkeit	63 Einheiten parallel
Batteriechemie	LiFePO4 auch LFP genannt
Gewicht pro Batterie	42 kg
IP-Schutzart Batterie	IP20
Garantie	10 Jahre
Zertifizierung	IEC62619 / UN38.3 / CE / ROHS

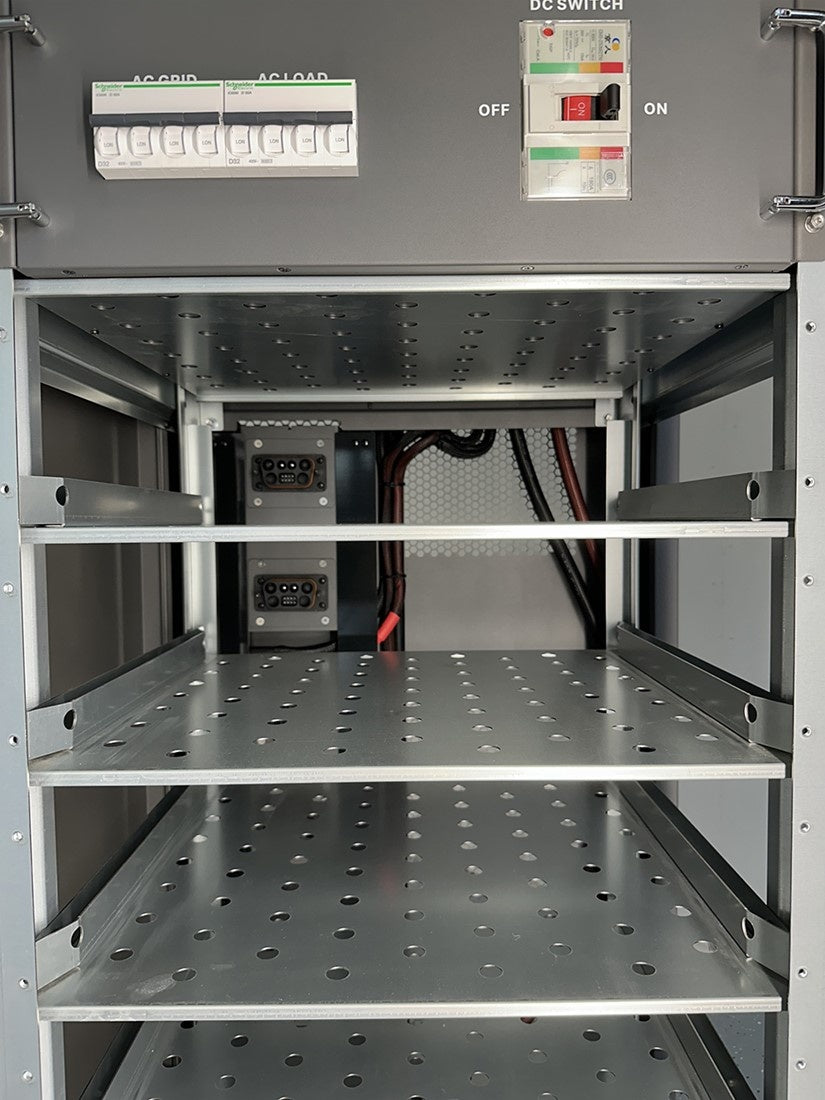

Schutz
Fehlerstromschutzschalter	Ja
DC-Schalter	Bipolarer DC-Schalter (180 A/Pol, insgesamt 360 A)
Ausgangsüberstromschutz	Ja
Zwei-Wege-Schalter	Ja, 63 A AC
AC-Schalter	Ja, 3L1N (32 A-Pol)
Überlastschutz	Ja
