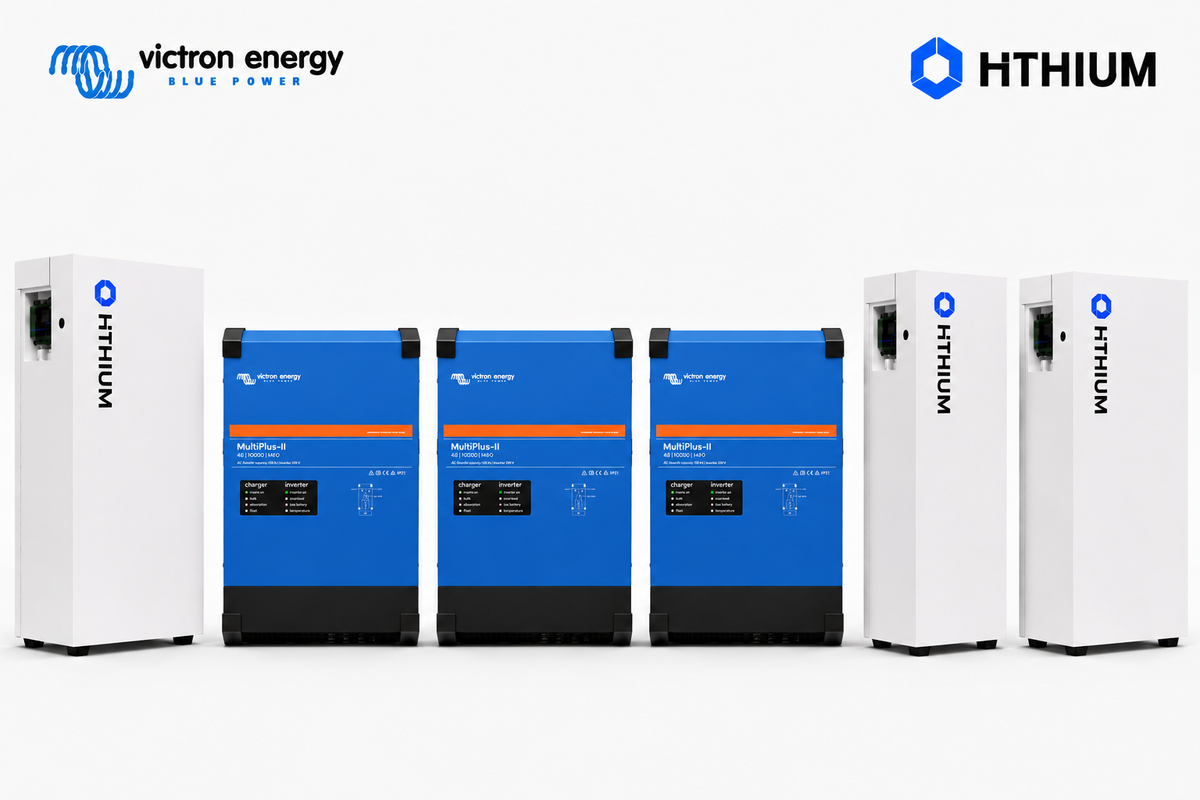

VTB 3-Phasen-Paket Hithium 30 kVA - 48 kWh

3-Phasen-Paket Hithium 30 kVA - 48 kWh

Das 3-Phasen-Victron–HiTHIUM-ESS-Paket ist eine komplette und leistungsstarke Energiespeicherlösung für freistehende Wohnhäuser, landwirtschaftliche Betriebe und gewerbliche Anwendungen. Das System ist ideal für Anwender, die ein zuverlässiges Notstromsystem, Peak-Shaving (Kappen von Leistungsspitzen), eine maximale Nutzung von Solarenergie oder ein intelligentes Energiemanagement mit einem dynamischen Energietarif suchen.

Die Installation kombiniert drei Victron MultiPlus-II 48/10000 Wechselrichter/Ladegeräte mit drei HiTHIUM ARKVOLT L16 Lithium-Eisenphosphat-Batterien (LFP) zu je 16 kWh, was einer Gesamtspeicherkapazität von 48 kWh entspricht. Jede Batterie unterstützt einen maximalen Lade- und Entladestrom von 200 A und wird mit 10 Jahren Herstellergarantie geliefert. Dadurch entsteht eine robuste und zukunftssichere Energiespeicherlösung mit einer kontinuierlichen Ausgangsleistung von 24 kW und einer gesamten Scheinleistung von 30 kVA, die sowohl für das tägliche Energiemanagement als auch für eine zuverlässige Notstromversorgung geeignet ist.

3x Victron MultiPlus-II 48/10000 – Kern des Systems

Der Victron MultiPlus-II 48/10000 ist ein leistungsstarker Hybrid-Wechselrichter/Ladegerät, der als 3-Einheiten-System für 3-Phasen-Energieversorgungen entwickelt wurde. Das System verteilt die Leistung stabil auf alle Phasen und ist für hohe Leistungen und größere Netzanschlüsse geeignet.

Jeder MultiPlus-II liefert 8000 W Dauer-Ausgangsleistung bei 25 °C und hat eine maximale Schein-Einspeiseleistung von 18 kW pro Phase. In der 3-Phasen-Konfiguration beträgt die gesamte kontinuierliche Ausgangsleistung 24 kW, wodurch auch starke Verbraucher mühelos gesteuert werden können.

Wichtigste technische Daten:
• Kontinuierliche Ausgangsleistung: 3× 8000 W (gesamt 24 kW @ 25 °C)
• Maximale Schein-Einspeiseleistung bzw. Spitzenleistung: 24 kW pro Einheit
• Batterieladegerät: 140 A / 48 VDC pro Einheit (≈ 6,72 kW Ladeleistung pro Phase)
• Durchschaltleistung: 100 A AC pro Phase
• Vollständiger 3-Phasen-Betrieb – geeignet für ESS, USV- und Off-Grid-Anwendungen
• Notstromfunktion: automatische Umschaltung innerhalb von 20 ms
• Intelligente Energieregelung zwischen Batterie, PV und Netz

Peak-Shaving und virtuelle Netzerweiterung

Dank der integrierten Peak-Shaving-Funktionalität kann das System etwa 34 A zusätzlich pro Phase von den drei MultiPlus-II-Wechselrichtern bereitstellen. Dadurch verwandelt sich beispielsweise ein standardmäßiger 3×25 A-Netzanschluss in der Praxis in einen virtuellen 3×60 A-Anschluss am Systemausgang, da die MultiPlus-II-Wechselrichter bei Lastspitzen unterstützen.

Anstatt Lastspitzen vollständig über das Stromnetz zu beziehen, werden diese aus der Batterie aufgefangen. Denken Sie an das Anlaufen starker Verbraucher oder das gleichzeitige Einschalten von Maschinen. Sobald die Last abnimmt, wird die Batterie automatisch nachgeladen.

Vorteile:
• Virtuelle Erweiterung eines 3×25 A-Anschlusses auf ca. 3×59 A Ausgangsleistung
• Keine teure oder langwierige Netzverstärkung erforderlich
• Niedrigere feste Netzkosten und effizientere Nutzung lokal erzeugter Solarenergie
• Ideal für Unternehmen mit wechselndem oder spitzenorientiertem Energieverbrauch
• Flexibel erweiterbar bei wachsendem Energiebedarf

Notstromversorgung und Anschlussweise

Der MultiPlus-II verfügt über einen AC-Eingang für den Netzanschluss und einen aktiven AC-Ausgang (AC-out 1) für kritische Verbraucher.
Bei Stromausfall oder Netzunterbrechung schaltet das System innerhalb von 20 Millisekunden in den Notstrommodus um, wobei der Wechselrichter die Versorgung der kritischen Verbraucher direkt aus den Batterien übernimmt.

Der MultiPlus-II ist mit eingebauten Sicherheitsrelais ausgestattet und erfüllt internationale Netzcodes, wodurch das System weltweit einsetzbar und auch für Off-Grid-Anwendungen geeignet ist.

Anschlussweise:
Zwischen dem Victron-System und dem Zählerschrank werden zwei fünfadrige Kabel verlegt:

• Kabel 1 – allgemeiner Anschluss und nicht-kritische Verbraucher
Dieses Kabel verläuft über den Victron-Energiezähler, der den gesamten Hauptanschluss misst. Die nicht-kritischen Verbraucher werden vor dem MultiPlus-System angeschlossen, zwischen dem Energiezähler und dem AC-Eingang der MultiPlus-Einheiten. Diese Gruppen werden also direkt über das Netz gespeist, aber ihr Verbrauch wird in das Energiemanagement des Systems einbezogen.

• Kabel 2 – kritische Verbraucher
Dieses Kabel ist an AC-out 1 des MultiPlus-II angeschlossen. Alle kritischen Gruppen, die bei Netzausfall aktiv bleiben müssen, werden hieran angeschlossen. Bei einem Stromausfall übernimmt der MultiPlus-II automatisch die Versorgung aus dem Batteriesystem, wodurch wesentliche Geräte weiter funktionieren.

Im Zählerschrank wird die Verteilung zwischen kritischen und nicht-kritischen Gruppen vorgenommen. So bleibt die Betriebskontinuität erhalten, während das System übersichtlich, sicher und gemäß den Victron-Installationsrichtlinien aufgebaut ist.

Im Zählerschrank wird die Verteilung zwischen kritischen und nicht-kritischen Gruppen vorgenommen. So bleibt die Betriebskontinuität erhalten und die Installation übersichtlich und sicher.

Stromausfall bei aktivem AC-PV-Wechselrichter

Wenn externe PV-Wechselrichter am AC-Ausgang des Victron-Systems angeschlossen sind, bleibt die Solarenergieproduktion auch bei Stromausfall funktionstüchtig. Der MultiPlus-II sorgt in diesem Fall dafür, dass die PV-Wechselrichter aktiv bleiben und die überschüssige Solarenergie zum Laden der Batterien nutzen.

Sobald die Batterien ihren maximalen Ladezustand erreichen, erhöht der MultiPlus-II automatisch die Ausgangsfrequenz. Diese sogenannte Frequenzverschiebungsregelung (Frequency Shift) sorgt dafür, dass der PV-Wechselrichter seine Leistung reduziert und verhindert, dass die Batterien überladen werden.

Diese Funktion muss in den Einstellungen des MultiPlus-II (über die Victron-Software) aktiviert werden und erfordert den Hinweis, dass ein PV-Wechselrichter am Ausgang angeschlossen ist. Das System bietet damit eine sichere und kontrollierte Möglichkeit, auch während eines Netzausfalls Solarenergie weiter zu nutzen.

Wichtige Hinweise:
• Der PV-Wechselrichter muss Frequenzverschiebung unterstützen; dies gilt für fast alle modernen Marken.
• Diese Funktion stellt sicher, dass der PV-Wechselrichter bei Netzausfall nicht abschaltet, sondern im Notstromsystem mitläuft.
• Beim Anschluss vorhandener AC-PV-Wechselrichter am Ausgang eines 3-Phasen-Systems mit 3× MultiPlus-II 48/10000 ist ein Leistungsfaktor von 1,0 zu berücksichtigen.
• Das bedeutet, dass die Gesamtleistung der PV-Wechselrichter maximal 30 kW betragen darf (3 × 10000 VA × 1,0).

Dank dieser Funktionalität können vorhandene PV-Anlagen nahtlos in das Victron-Notstromsystem integriert werden, ohne Verlust der Solarenergieproduktion oder Risiko einer Überladung der Batterien.

AC-gekoppelte PV-Wechselrichter

Seit dem Victron-Firmware-Update v3.63 (Juni 2025) wurde die Unterstützung für SunSpec Modbus TCP (Modelle 123 & 704) stark erweitert.
Neben Fronius werden nun auch Enphase, SolarEdge, Kostal und SMA offiziell unterstützt.
Damit kann Victron nicht nur Daten auslesen, sondern die PV-Leistung innerhalb von ESS-Konfigurationen auch dynamisch steuern – ideal für Zero Feed-in oder dynamische Einspeisebegrenzungen.

Andere Marken wie beispielsweise Growatt oder Huawei können weiterhin an AC-out 1 angeschlossen werden, sofern sie Frequenzverschiebung unterstützen. Sie werden dann nicht über Modbus ausgelesen, bleiben aber bei Stromausfall funktionstüchtig.

Wenn ein Wechselrichter nicht Modbus-gesteuert ist, kann der Ertrag über einen Victron-Energiezähler wie den von Victron selbst oder den EM24 gemessen werden, sodass die PV-Produktion dennoch im GX-Monitoring sichtbar ist.

DC-gekoppelte PV (MPPT-Regler)

Bei neuen PV-Installationen oder der Anpassung vorhandener Strings ist DC-Kopplung über Victron MPPT-Regler oft die effizienteste Wahl.
Die erzeugte Solarenergie wird direkt zum Laden der Batterien verwendet, ohne doppelte Umwandlung.

Ein MPPT erreicht einen Wirkungsgrad von bis zu 99 %, während ein AC-Wechselrichter immer Umwandlungsverluste aufweist.
Für Installationen mit Verbrauch am Morgen oder Abend (wie ESS- oder Speicheranwendungen) ist ein MPPT daher deutlich effizienter.

Vorteile von Victron MPPTs:
• Bis zu 99 % Umwandlungswirkungsgrad
• Direktes Laden von Batterien ohne AC-Verlust
• Vollständige Integration mit GX-Monitoring und ESS-Regelung
• Flexibel bei String-Konfiguration und Batteriekapazität
• Ideal für Off-Grid- und Hybrid-Anwendungen

Monitoring und Integration (Cerbo GX & GX Touch 50)

Der Cerbo GX fungiert als zentrales Gehirn des Systems. In Kombination mit dem GX Touch 50 bietet er eine übersichtliche, lokale Schnittstelle für Monitoring und Konfiguration.
Alle Kernwerte sind einsehbar: Batteriespannung, Ladestrom, Netzstatus, PV-Ertrag, Phasenverbrauch und Energiebilanz.

Über DVCC kommuniziert der Cerbo GX direkt mit den Batterien, um Lade- und Entladeparameter dynamisch abzustimmen.

Zudem kann das System um Dynamic ESS erweitert werden, wodurch die Reaktion auf variable Energietarife möglich wird:

• Reaktion auf den Day-Ahead-Markt
• Laden bei niedrigen und Entladen bei hohen Strompreisen
• Zusätzlicher Ertrag durch dynamische Energiesteuerung

So entsteht ein intelligentes Energiemanagementsystem, das nicht nur effizient arbeitet, sondern auch finanzielle Vorteile bietet.

Batteriespeicher und DC-Verteilung

Das System ist mit 3× HiTHIUM ARKVOLT L16 Lithium-Eisenphosphat-Batteriemodulen (LFP) zu je 16 kWh ausgestattet, was einer Gesamtspeicherkapazität von 48 kWh entspricht. Dank der Verwendung hochwertiger 314 Ah LFP-Zellen bietet das System eine hohe Energiedichte, exzellente Zuverlässigkeit und eine lange Lebensdauer. Die Batterien sind für den Einsatz bei Umgebungstemperaturen von -20 °C bis +55 °C beim Entladen und 0 °C bis +55 °C beim Laden geeignet. Zudem verfügen die Batterien über die Schutzart IP65, wodurch sie hervorragend gegen Staub und Wasser geschützt und für verschiedenste Installationsumgebungen geeignet sind.

Jede Batterie wird einzeln an die zentrale DC-Verteilung mit einem 50 mm²-Batteriekabelsatz angeschlossen, wodurch eine übersichtliche Installation mit minimalen Spannungsverlusten und einer optimalen Stromverteilung entsteht. Der HiTHIUM L16 unterstützt einen maximalen Lade- und Entladestrom von 200 A pro Batterie, wodurch das System mühelos hohe Leistungen bereitstellen und aufnehmen kann.

Für die zentrale DC-Verteilung wird der Victron Lynx Distributor verwendet. Dieser fungiert als zentraler 48 V DC-Verteilerpunkt, in dem sowohl der Batteriespeicher als auch die drei Victron MultiPlus-II-Wechselrichter zusammenlaufen. Beide Batterien werden einzeln angeschlossen und zum Lynx Distributor abgesichert, wodurch eine sichere, übersichtliche und professionell aufgebaute DC-Installation entsteht, die einfach zu warten und später zu erweitern ist.

Der HiTHIUM ARKVOLT L16 verfügt über ein integriertes Batteriemanagementsystem (BMS), das die Batterie kontinuierlich überwacht und vor Überladung, Tiefentladung, Überstrom, Kurzschluss sowie zu hohen oder zu niedrigen Temperaturen schützt. Über CAN-Bus-Kommunikation kommuniziert das BMS direkt mit dem Victron Cerbo GX, wodurch Lade- und Entladeströme automatisch über Victron DVCC geregelt werden. Dies sorgt für ein optimales Zusammenspiel zwischen Batterie, Wechselrichtern und dem gesamten Energiespeichersystem.

Die eingesetzte LiFePO₄-Technologie ist auf eine sehr lange Lebensdauer ausgelegt und wird mit 10 Jahren Herstellergarantie oder 8.000 Zyklen geliefert. Unter idealen Bedingungen beträgt der Design-Zyklus sogar mehr als 11.000 Zyklen, wodurch der HiTHIUM L16 eine exzellente Wahl für den intensiven täglichen Einsatz in Wohn- und Gewerbe-Energiespeichersystemen ist.

Die Batterie erfüllt zudem verschiedene internationale Qualitäts- und Sicherheitsstandards, darunter CE, IEC 62619, IEC 62040, UN38.3, RoHS, REACH und MSDS. Damit ist die Batterie für professionelle Energiespeicheranwendungen geeignet, bei denen Sicherheit, Zuverlässigkeit und Leistung im Vordergrund stehen.

Inhalt des Systems und Lieferumfang

Das 3-Phasen-Victron–Hithium-ESS-Paket wird als komplettes, modular aufgebautes System geliefert, das sofort installationsbereit ist. Dieses Paket enthält alle Hauptkomponenten, DC-Verkabelung, Sicherungen und Kommunikationskomponenten für ein voll funktionsfähiges Energiespeichersystem.

Das System besteht aus 3× Victron MultiPlus-II 48V 10kVA Wechselrichtern und 3× Hithium L16-Batterien mit 16 kWh. In dieser Konfiguration liefert das System eine kontinuierliche Ausgangsleistung von 24 kW.

Im Paket enthalten

• 3× Victron MultiPlus-II 48/10.000/140-100 (insgesamt 30 kVA / 24 kW)
• 3× Hithium Arkvolt L16 51.2V 16kWh (insgesamt 48 kWh)
• 3× Hithium L16 Kabelsatz 50 mm², 1,5 Meter
• 2× Victron Lynx Distributor – modularer DC-Verteilerblock mit Sicherungshaltern
  – 3 Eingänge pro Hithium L16-Kabelsatz
  – 3 Eingänge pro Victron MultiPlus-II 48/10.000/140-100
• 3x 1,5 Meter Kabelsatz rot 95 mm² mit aufgepressten M8-Kabelschuhen, bestimmt für die Verbindung jedes Victron MultiPlus-II 48/10.000 zur Lynx DC-Sammelschiene. (DC-Verbindung pro Multiplus-II 10.000 → Lynx)
• 3x 1,5 Meter Kabelsatz schwarz 95 mm² mit aufgepressten M8-Kabelschuhen, bestimmt für die Verbindung jedes Victron MultiPlus-II 48/10.000 zur Lynx DC-Sammelschiene. (DC-Verbindung pro Multiplus-II 10.000 → Lynx)
• 3× Mega-Sicherung 70 V 250 A pro Victron MultiPlus-II 48/10.000/140-100 (zur Montage im Lynx)
• 3× Mega-Sicherung 70 V 200 A pro Hithium-Kabelsatz (zur Montage im Lynx)
• 1× Victron Cerbo GX Energiemanagement-Controller
• 1× GX Touch 50 lokales Bedienungsdisplay mit Wandhalterung
• 3× 1,5 m UTP-Kabel für VE.Bus-Kommunikation zwischen den MultiPlus-Einheiten und dem Cerbo GX. Kommunikationskabel für die gegenseitige VE.bus-Kommunikation der Multi-Einheiten. Von L3 zu L2, von L2 zu L1 und von L1 zum Cerbo GX.
• 1× Victron VM-3P75CT 3-Phasen-Energiezähler (für Import/Export-Messung am Hauptanschluss)
• 1× CAN-Bus-Kabel für BMS-Kommunikation zwischen Hithium und Cerbo GX
• 1× Hithium Wifi-Dongle

Nicht im Paket enthalten

Das System wird ohne AC-Installationsmaterial geliefert, wie:
• Fehlerstromschutzschalter, Leitungsschutzschalter und Netzumschalter
• Kabelkanäle, Endkappen und Verteilermaterial
• AC-Anschlusskabel für die MultiPlus-Einheiten (diese sind projektabhängig und werden üblicherweise vor Ort maßgefertigt)

Das 3-Phasen-Victron–Hithium-ESS-Paket enthält alle Komponenten für ein voll funktionsfähiges, professionelles Energiesystem. Komplett, sicher abgesichert und Plug & Play vorbereitet — bereit für die Integration in jede moderne Energieinstallation.
