VTB 3-Phasen-Paket Hithium 19,5 kVA - 48 kWh

3-Phasen-Paket Hithium 19.5 kVA - 48 kWh

Das 3-Phasen Victron–HiTHIUM ESS-Paket ist eine komplette und leistungsstarke Energiespeicherlösung für freistehende Einfamilienhäuser, landwirtschaftliche Betriebe und gewerbliche Anwendungen. Das System ist ideal für Anwender, die ein zuverlässiges Notstromsystem suchen, Leistungsspitzen reduzieren (Peak Shaving), Solarenergie maximal nutzen oder ein intelligentes Energiemanagement mit einem dynamischen Energietarif umsetzen möchten.

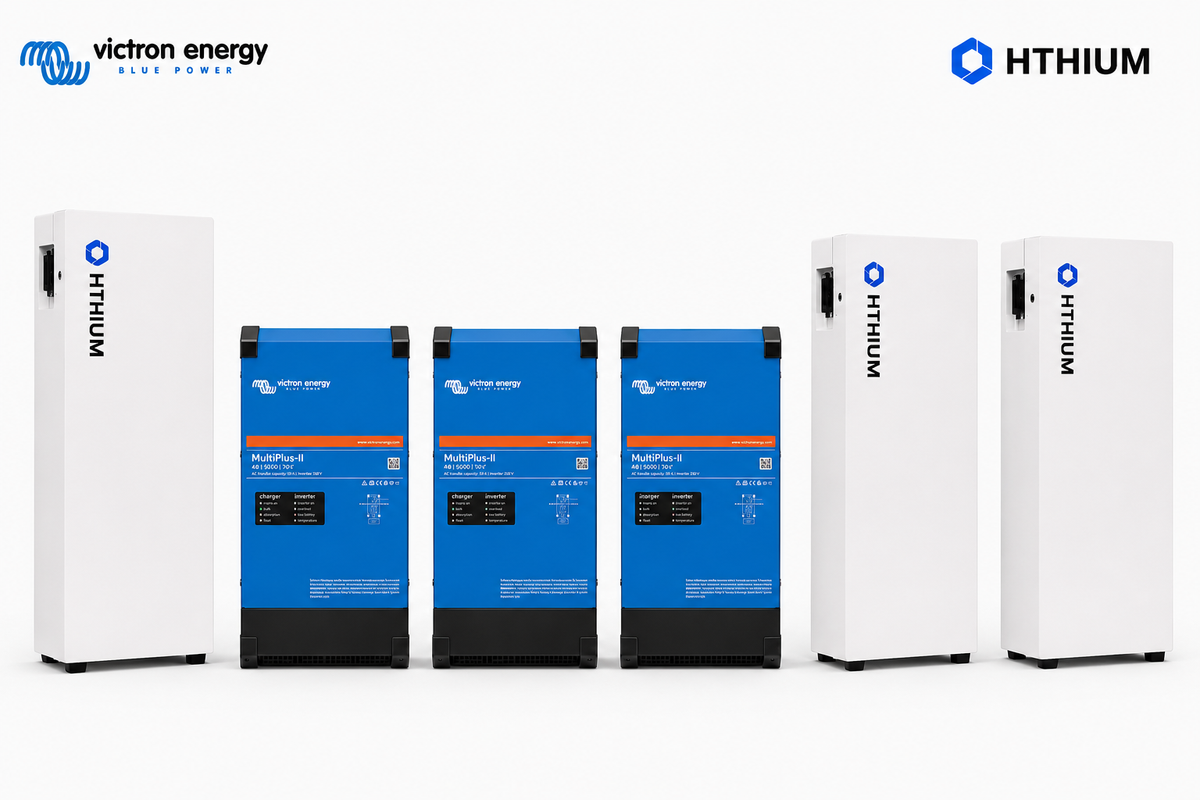

Die Installation kombiniert drei Victron MultiPlus-II 48/6500 Wechselrichter/Ladegeräte mit drei HiTHIUM ARKVOLT L16 Lithium-Eisenphosphat-Batterien (LFP) zu je 16 kWh, was einer Gesamtspeicherkapazität von 48 kWh entspricht. Jede Batterie unterstützt einen Lade- und Entladestrom von bis zu 200 A und wird mit 10 Jahren Herstellergarantie oder 8.000 Zyklen geliefert. Dadurch entsteht eine robuste und zukunftssichere Energiespeicherlösung mit einer kontinuierlichen Ausgangsleistung von 18 kW (19,5 kVA), die sich sowohl für das tägliche Energiemanagement als auch für eine zuverlässige Notstromversorgung eignet.

3x Victron MultiPlus-II 48/6500 – Herzstück des Systems

Der Victron MultiPlus-II 48/6500 (6k5) ist ein leistungsstarker Hybrid-Wechselrichter/Ladegerät, der für 3-Phasen-Energieversorgungen entwickelt wurde. Das System verteilt die Leistung stabil über alle Phasen und eignet sich sowohl für Wohngebäude als auch für leichte bis mittelschwere gewerbliche Anwendungen.

Jeder MultiPlus-II 6k5 liefert 6000 W Dauerleistung bei 25 °C und kann für 4 Stunden 6500 W sowie für 1 Stunde bis zu 8000 W bereitstellen. Darüber hinaus verfügt das Gerät über eine Spitzenleistung von 11.000 W (1 Minute), was es ideal für den Anlauf schwerer Lasten und die vollständige Versorgung von Anlagen im Notstrombetrieb macht.

In der 3-Phasen-Konfiguration ergibt dies eine kontinuierliche Gesamtleistung von 18 kW, mit der eine breite Palette an Verbrauchern zuverlässig versorgt werden kann.

Wichtigste Spezifikationen:
• Kontinuierliche Ausgangsleistung: 3× 6000 W (gesamt 18 kW @ 25 °C)
• Überlastkapazität: 6500 W (4 Stunden), 8000 W (1 Stunde), 11.000 W (1 Minute)
• Batterieladegerät: 100 A / 48 VDC pro Einheit (≈ 4,8 kW Ladeleistung pro Phase, gesamt ca. 14,4 kW auf 3 Phasen)
• Durchschaltleistung: maximal 50 A AC pro Phase
• Vollständiger 3-Phasen-Betrieb – geeignet für ESS, USV und Off-Grid-Anwendungen
• Notstromfunktion: automatische Umschaltung innerhalb von 20 ms
• Intelligente Energieregelung zwischen Batterie, PV und Netz

Dank der hohen Spitzenleistung und der schnellen Umschaltung ist dieses System ideal, um kritische Verbraucher unterbrechungsfrei zu versorgen und gleichzeitig während Lastspitzen zusätzliche Leistung bereitzustellen.

Peak-Shaving und virtuelle Netzerweiterung

Dank der integrierten Peak-Shaving-Funktionalität kann das System zusätzlich zum Netzanschluss beachtliche Mehrleistung liefern. Die drei Victron MultiPlus-II 48/6500 (6k5) Einheiten können pro Phase bis zu 6000 W (≈25 A) aus der Batterie beisteuern, während sie gleichzeitig eine maximale AC-Durchleitung von 50 A pro Phase unterstützen.

Dadurch wird beispielsweise ein standardmäßiger 3×25 A Netzanschluss in der Praxis zu einer deutlich höheren verfügbaren Kapazität am Ausgang. Lastspitzen werden nicht direkt aus dem Netz entnommen, sondern zeitweise durch die Batteriebank abgedeckt. Sobald die Last wieder abnimmt, wird die Batterie automatisch nachgeladen.

Anstatt Lastspitzen vollständig über das Stromnetz zu beziehen, werden diese durch die Batterie aufgefangen. Denken Sie dabei an den Anlauf schwerer Verbraucher oder das gleichzeitige Einschalten von Maschinen.

Vorteile:
• Bis zu 6000 W (±25 A) zusätzliche Leistung pro Phase aus der Batterie
• Maximale 50 A AC-Durchleitung pro Phase über die MultiPlus-II 6k5 Einheiten
• Virtuelle Erweiterung eines 3×25 A Anschlusses auf eine deutlich höhere Ausgangskapazität
• Keine teure oder langwierige Netzverstärkung erforderlich
• Geringere fixe Netzkosten und effizientere Nutzung lokal erzeugter Solarenergie
• Ideal für Unternehmen mit schwankendem oder spitzenlastorientiertem Energieverbrauch
• Flexibel erweiterbar bei wachsendem Energiebedarf

Notstromversorgung und Anschlussart

Der MultiPlus-II verfügt über einen AC-Eingang für den Netzanschluss und einen aktiven AC-Ausgang (AC-out 1) für kritische Verbraucher.
Bei einem Stromausfall oder einer Netztrennung schaltet das System innerhalb von 20 Millisekunden in den Notstrommodus, wobei der Wechselrichter die Versorgung der kritischen Lasten direkt aus den Batterien übernimmt.

Der MultiPlus-II ist mit integrierten Sicherheitsrelais ausgestattet und erfüllt internationale Netzcodes, wodurch das System weltweit einsetzbar und auch für Off-Grid-Anwendungen geeignet ist.

Anschlussart:
Zwischen dem Victron-System und dem Zählerschrank werden zwei fünfadrige Kabel verlegt:

• Kabel 1 – allgemeiner Anschluss und nicht-kritische Verbraucher
Dieses Kabel läuft über den Victron-Energiezähler, der den gesamten Hauptanschluss misst. Die nicht-kritischen Verbraucher werden vor dem MultiPlus-System angeschlossen, zwischen dem Energiezähler und dem AC-Eingang der Multis. Diese Gruppen werden also direkt über das Netz versorgt, ihr Verbrauch wird jedoch in das Energiemanagement des Systems einbezogen.

• Kabel 2 – kritische Verbraucher
Dieses Kabel ist an AC-out 1 des MultiPlus-II angeschlossen. Alle kritischen Gruppen, die bei einem Netzausfall aktiv bleiben müssen, werden hier angeschlossen. Bei einem Stromausfall übernimmt der MultiPlus-II automatisch die Versorgung aus dem Batteriesystem, sodass wichtige Geräte in Betrieb bleiben.

Im Zählerschrank erfolgt die Aufteilung zwischen kritischen und nicht-kritischen Gruppen. So bleibt die Betriebskontinuität gewahrt, während das System übersichtlich, sicher und gemäß den Victron-Installationsrichtlinien aufgebaut ist.

Im Zählerschrank wird die Aufteilung zwischen kritischen und nicht-kritischen Gruppen vorgenommen. So bleibt die Betriebskontinuität erhalten und die Installation bleibt übersichtlich und sicher.

Stromausfall bei aktivem AC-PV-Wechselrichter

Wenn externe PV-Wechselrichter am AC-Ausgang des Victron-Systems angeschlossen sind, bleibt die Solarenergieproduktion auch bei Stromausfall funktionsfähig. Der MultiPlus-II sorgt in diesem Fall dafür, dass die PV-Wechselrichter aktiv bleiben und überschüssige Solarenergie zum Laden der Batterien genutzt wird.

Sobald die Batterien ihren maximalen Ladezustand erreichen, erhöht der MultiPlus-II automatisch die Ausgangsfrequenz. Diese sogenannte Frequenzverschiebungsregelung (Frequency Shift) sorgt dafür, dass der PV-Wechselrichter seine Leistung reduziert und verhindert eine Überladung der Batterien.

Diese Funktion muss in den Einstellungen des MultiPlus-II (über die Victron-Software) aktiviert werden und erfordert den Hinweis, dass ein PV-Wechselrichter am Ausgang angeschlossen ist. Damit bietet das System eine sichere und kontrollierte Möglichkeit, Solarenergie auch bei Netzausfall weiter zu nutzen.

Wichtige Hinweise:
• Der PV-Wechselrichter muss Frequenzverschiebung unterstützen; dies gilt für fast alle modernen Marken.
• Diese Funktion stellt sicher, dass der PV-Wechselrichter bei Netzausfall nicht abschaltet, sondern im Notstromsystem mitläuft.
• Beim Anschluss vorhandener AC-PV-Wechselrichter am Ausgang eines 3-Phasen-Systems mit 3× MultiPlus-II 48/6500 muss ein Leistungsfaktor von 1,0 berücksichtigt werden.
• Dies bedeutet, dass die Gesamtleistung der PV-Wechselrichter maximal 19,5 kW betragen darf (3 × 6500 VA × 1,0).

Dank dieser Funktionalität kann vorhandene PV-Ausrüstung nahtlos in das Victron-Notstromsystem integriert werden, ohne Verlust der Solarenergieproduktion oder Risiko einer Überladung der Batterien.

AC-gekoppelte PV-Wechselrichter

Seit dem Victron Firmware-Update v3.63 (Juni 2025) wurde die Unterstützung für SunSpec Modbus TCP (Modelle 123 & 704) stark erweitert.
Neben Fronius werden nun auch Enphase, SolarEdge, Kostal und SMA offiziell unterstützt.
Dadurch kann Victron nicht nur Daten auslesen, sondern die PV-Leistung innerhalb von ESS-Konfigurationen auch dynamisch steuern – ideal für Zero Feed-in oder dynamische Einspeisebegrenzung.

Andere Marken wie Growatt oder Huawei können weiterhin an AC-out 1 angeschlossen werden, sofern sie Frequenzverschiebung unterstützen. Sie werden dann zwar nicht über Modbus ausgelesen, bleiben aber bei Stromausfall funktionsfähig.

Wenn ein Wechselrichter nicht Modbus-gesteuert ist, kann der Ertrag über einen Victron-Energiezähler (z. B. von Victron selbst oder den EM24) gemessen werden, sodass die PV-Produktion dennoch im GX-Monitoring sichtbar ist.

DC-gekoppelte PV (MPPT-Regler)

Bei neuen PV-Anlagen oder Anpassungen bestehender Strings ist die DC-Kopplung über Victron MPPT-Regler oft die effizienteste Wahl.
Die erzeugte Solarenergie wird direkt zum Laden der Batterien verwendet, ohne doppelte Umwandlung.

Ein MPPT erreicht einen Wirkungsgrad von bis zu 99 %, während ein AC-Wechselrichter immer Umwandlungsverluste aufweist.
Für Installationen mit Verbrauch am Morgen oder Abend (wie ESS- oder Speicheranwendungen) ist ein MPPT daher deutlich effizienter.

Vorteile von Victron MPPTs:
• Bis zu 99 % Umwandlungswirkungsgrad
• Direktes Laden der Batterien ohne AC-Verluste
• Vollständige Integration mit GX-Monitoring und ESS-Steuerung
• Flexibel bei String-Konfiguration und Batteriekapazität
• Ideal für Off-Grid- und Hybrid-Anwendungen

Monitoring und Integration (Cerbo GX & GX Touch 50)

Der Cerbo GX fungiert als zentrales Gehirn des Systems. In Kombination mit dem GX Touch 50 bietet er eine übersichtliche, lokale Schnittstelle für Monitoring und Konfiguration.
Alle Kernwerte sind einsehbar: Batteriespannung, Ladestrom, Netzstatus, PV-Ertrag, Phasenverbrauch und Energiebilanz.

Über DVCC kommuniziert der Cerbo GX direkt mit den Batterien, um Lade- und Entladeparameter dynamisch abzustimmen.

Zusätzlich kann das System um Dynamic ESS erweitert werden, wodurch eine Reaktion auf variable Energietarife möglich wird:

• Reaktion auf den Day-Ahead-Markt
• Laden bei niedrigen und Entladen bei hohen Strompreisen
• Zusätzlicher Ertrag durch dynamische Energiesteuerung

So entsteht ein intelligentes Energiemanagementsystem, das nicht nur effizient arbeitet, sondern auch finanzielle Vorteile bietet.

Batteriespeicherung und DC-Verteilung

Das System ist mit 3× HiTHIUM ARKVOLT L16 Lithium-Eisenphosphat-Batteriemodulen (LFP) zu je 16 kWh ausgestattet, was einer Gesamtspeicherkapazität von 48 kWh entspricht. Dank der Verwendung hochwertiger 314 Ah LFP-Zellen bietet das System eine hohe Energiedichte, exzellente Zuverlässigkeit und eine lange Lebensdauer. Die Batterien sind für den Betrieb bei Umgebungstemperaturen von -20 °C bis +55 °C beim Entladen und 0 °C bis +55 °C beim Laden ausgelegt. Zudem verfügen die Batterien über die Schutzart IP65, wodurch sie hervorragend gegen Staub und Wasser geschützt und für unterschiedliche Installationsumgebungen geeignet sind.

Jede Batterie wird separat mit einem 50 mm² Batteriekabelsatz an die zentrale DC-Verteilung angeschlossen, was eine übersichtliche Installation mit minimalen Spannungsverlusten und einer optimalen Stromverteilung gewährleistet. Die HiTHIUM L16 unterstützt einen maximalen Lade- und Entladestrom von 200 A pro Batterie, sodass das System mühelos hohe Leistungen liefern und aufnehmen kann.

Für die zentrale DC-Verteilung wird der Victron Lynx Distributor verwendet. Er fungiert als zentraler 48-V-DC-Verteilerpunkt, an dem sowohl die Batteriespeicher als auch die drei Victron MultiPlus-II Wechselrichter zusammenlaufen. Beide Batterien werden separat angeschlossen und in Richtung des Lynx Distributors abgesichert, wodurch eine sichere, übersichtliche und professionell aufgebaute DC-Installation entsteht, die einfach zu warten und nachträglich zu erweitern ist.

Der HiTHIUM ARKVOLT L16 verfügt über ein integriertes Batteriemanagementsystem (BMS), das die Batterie kontinuierlich überwacht und vor Überladung, Tiefentladung, Überstrom, Kurzschluss sowie zu hohen oder zu niedrigen Temperaturen schützt. Über CAN-Bus-Kommunikation kommuniziert das BMS direkt mit dem Victron Cerbo GX, wodurch Lade- und Entladeströme automatisch über Victron DVCC geregelt werden. Dies sorgt für eine optimale Zusammenarbeit zwischen Batterie, Wechselrichtern und dem gesamten Energiespeichersystem.

Die eingesetzte LiFePO₄-Technologie ist für eine sehr lange Lebensdauer ausgelegt und wird mit 10 Jahren Herstellergarantie oder 8.000 Zyklen geliefert. Unter idealen Bedingungen beträgt die Design-Zyklenlebensdauer sogar mehr als 11.000 Zyklen, womit die HiTHIUM L16 eine exzellente Wahl für den intensiven täglichen Einsatz in Wohn- und Gewerbe-Energiespeichersystemen ist.

Die Batterie erfüllt zudem diverse internationale Qualitäts- und Sicherheitsstandards, darunter CE, IEC 62619, IEC 62040, UN38.3, RoHS, REACH und MSDS. Damit ist die Batterie für professionelle Energiespeicheranwendungen geeignet, bei denen Sicherheit, Zuverlässigkeit und Leistung im Vordergrund stehen.

Systeminhalt und Lieferumfang

Das 3-Phasen Victron–Hithium ESS-Paket wird als komplettes, modular aufgebautes System geliefert, das sofort installationsbereit ist. Dieses Paket enthält alle Hauptkomponenten, DC-Verkabelung, Sicherungen und Kommunikationskomponenten für ein voll funktionsfähiges Energiespeichersystem.

Das System besteht aus 3× Victron MultiPlus-II 48V 6k5 Wechselrichtern und 3× Hithium L16 Batterien zu je 16 kWh. In dieser Konfiguration liefert das System eine Dauerleistung von 18 kW und kann über längere Zeit (bis ca. 4 Stunden) eine erhöhte Leistung von 19,5 kW bereitstellen. Die Gesamtspeicherkapazität beträgt ca. 48 kWh.

Im Paket enthalten

• 3× Victron Multiplus-II 48/6k5/100-50 (gesamt 19,5 kVA / 18 kW)
• 3× Hithium Arkvolt L16 51,2 V 16 kWh (gesamt 48 kWh)
• 3× Hithium L16 Kabelsatz 50 mm², 1,5 Meter
• 2× Victron Lynx Distributor – modularer DC-Verteilerblock mit Sicherungshaltern
  – 3 Eingänge pro Hithium L16 Kabelsatz
  – 3 Eingänge pro Multiplus-II 6k5-Einheit
• 3x 1,5 Meter Kabelsatz rot 70 mm² mit aufgepressten M8-Kabelschuhen, bestimmt für die Verbindung jedes Victron MultiPlus-II 48/6500 zum Lynx DC-Busbar. (DC-Verbindung pro Multiplus-II 6500 → Lynx)
• 3x 1,5 Meter Kabelsatz schwarz 70 mm² mit aufgepressten M8-Kabelschuhen, bestimmt für die Verbindung jedes Victron MultiPlus-II 48/6500 zum Lynx DC-Busbar. (DC-Verbindung pro Multiplus-II 6500 → Lynx)
• 3× Mega-Sicherung 70 V 200 A pro Multiplus-II 6k5 (zur Montage im Lynx)
• 3× Mega-Sicherung 70 V 200 A pro Hithium Kabelsatz (zur Montage im Lynx)
• 1× Victron Cerbo GX Energiemanagement-Controller
• 1× GX Touch 50 lokales Bedienungsdisplay mit Wandhalterung
• 3× 1 m UTP-Kabel für VE.Bus-Kommunikation zwischen den MultiPlus-Einheiten und Cerbo GX. Kommunikationskabel für die gegenseitige VE.Bus-Kommunikation der Multi-Einheiten. Von L3 zu L2, von L2 zu L1 und von L1 zu Cerbo GX.
• 1× Victron VM-3P75CT 3-Phasen-Energiezähler (für Import/Export-Messung am Hauptanschluss)
• 1× CAN-Bus-Kabel für BMS-Kommunikation zwischen Hithium und Cerbo GX
• 1× Hithium Wifi Dongle

Nicht im Paket enthalten

Das System wird ohne AC-Installationsmaterial geliefert, wie:
• Fehlerstromschutzschalter (RCDs), Leitungsschutzschalter und Netzumschalter
• Kabelkanäle, Endkappen und Verteilermaterial
• AC-Anschlusskabel für die MultiPlus-Einheiten (diese sind projektabhängig und werden üblicherweise vor Ort maßgefertigt)

Das 3-Phasen Victron–Hithium ESS-Paket enthält alle Komponenten für ein voll funktionierendes, professionelles Energiesystem. Komplett, sicher abgesichert und Plug & Play vorbereitet. Bereit zur Integration in jede moderne Energieanlage.
