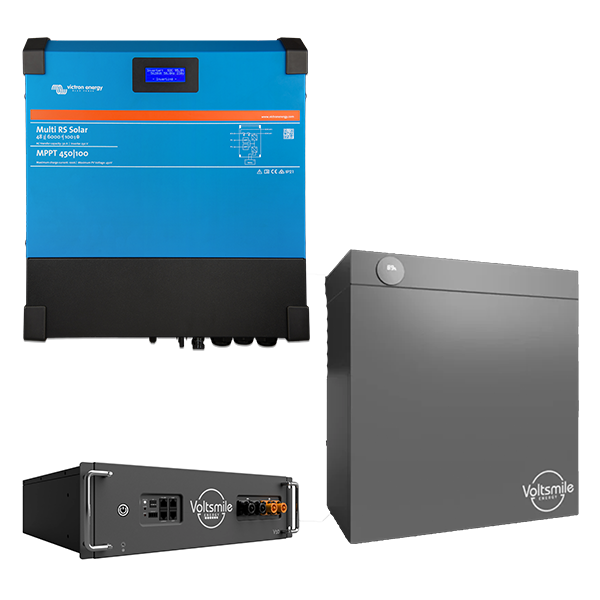

VTB 1-Phasen-Paket 6 kVA - 5 kWh

Dieses kompakte ESS-Paket ist ideal für Situationen, in denen eine begrenzte Menge an Energiespeicherung ausreicht, oder als Einstiegskonfiguration für ein erweiterbares Victron-Akkusystem. Das Set besteht aus einem Voltsmile V10 Classic Akku, gekoppelt mit einem leistungsstarken Victron Multi RS Solar 48/6000, und enthält alle notwendigen Komponenten und Verkabelungen, um ein voll funktionsfähiges Energiespeichersystem zu realisieren. Dank der mitgelieferten Wandhalterung ist die Installation kompakt, übersichtlich und einfach auf zwei oder mehr Akkus erweiterbar.

Victron Multi RS Solar 48/6000 – leistungsstark, leise und intelligent

Der Victron Multi RS Solar ist das Herzstück des Systems. Dieser Wechselrichter, Batterieladegerät und MPPT-Solarladeregler in einem bietet eine Leistung von 6 kVA und ist für 48V-Batteriesysteme geeignet. Was den Multi RS besonders macht, ist das Vorhandensein von zwei völlig getrennten MPPT-Tracking-Eingängen. Jeder dieser MPPTs unterstützt einen Eingang von bis zu 3 kWp bei einem Spannungsbereich von bis zu 450 V. Damit können insgesamt bis zu 6 kWp an Solarmodulen direkt an den Multi RS angeschlossen werden, verteilt auf zwei Ausrichtungen oder Stringlängen. Pro Tracker können problemlos 8 bis 10 Standardmodule mit beispielsweise 435 Wp angeschlossen werden. Neben dieser DC-Solarankopplung unterstützt der Multi RS auch die AC-Kopplung, was es ermöglicht, einen bestehenden PV-Wechselrichter in das System zu integrieren.

Dank moderner Hochfrequenztechnologie ist dieser Wechselrichter extrem leicht (nur 11 kg), energieeffizient und flüsterleise mit einem maximalen Geräuschpegel von nur 43 dB.

Cerbo GX – das Gehirn des Systems

Zur Steuerung, Überwachung und Optimierung des Systems ist der Cerbo GX unverzichtbar. Dieses Kommunikationszentrum sorgt dafür, dass alle Komponenten im System – vom Multi RS bis zu den Akkus, dem Energiezähler und eventuellen PV-Wechselrichtern – perfekt zusammenarbeiten. Über den Cerbo GX wird das ESS-System intelligent gesteuert: Es bestimmt, ob geladen oder entladen werden soll, ob Energie ins Netz eingespeist wird, und hält Echtzeitdaten über das gesamte System bereit. Der Cerbo GX ermöglicht die Überwachung über einen lokalen Bildschirm (GX Touch), über das Victron Remote Portal (VRM) oder über den direkten Zugriff per LAN oder WLAN.

Das Set enthält auch ein 0,9 Meter langes UTP-Kabel, um den Cerbo GX direkt mit dem Multi RS zu verbinden.

Victron Energiezähler – präzise Netzmessung

Für ein ESS-System ist ein Energiezähler essenziell. Diese Victron-Messung erfolgt über Stromtransformatoren (CT-Klemmen) und ist sowohl für ein- als auch dreiphasige Hauptanschlüsse geeignet. Bei einem 3-Phasen-Netz sorgt dieser Zähler dafür, dass der Multi RS (ein einphasiger Wechselrichter) auf Basis des Gesamtenergieverbrauchs des Gebäudes steuern kann. Dies ermöglicht es – je nach ESS-Konfiguration –, die Gesamtleistung auf allen Phasen zusammen auf 0 W zu balancieren.

Siehe das folgende Beispiel: ESS ist mit L1 verbunden und durch die Kompensation der Phasen L2 und L3 regelt es die Gesamtleistung am Verteilerschrank auf 0 W.

Wenn die Option „Individuelle Phase“ ausgewählt ist, verwendet das (1-Phasen-) ESS den Akku, um nur L1 auf 0 W zu balancieren. L2 und L3 sind auf dem GX-Gerät sichtbar, werden aber in keiner Weise vom ESS genutzt.

Bei einem einphasigen Netzanschluss funktioniert der Energiezähler natürlich einfach als Messpunkt auf der L1-Phase.

Verwendung in einem Dreiphasennetz – intelligente Integration mit einphasigem Multi RS

Obwohl das System um einen einphasigen Wechselrichter herum aufgebaut ist, kann es problemlos an einem dreiphasigen Netzanschluss funktionieren. Es gibt zwei Möglichkeiten, den Multi RS zu integrieren:

Option 1: Nur AC-In wird angeschlossen. Der Wechselrichter ist dann parallel am Netz. Es ist nur ein Kabel erforderlich, aber bei einem Stromausfall fällt das gesamte System aus.

Option 2: AC-Out 1 wird ebenfalls angeschlossen. Dieser Ausgang ist unterbrechungsfrei (USV), sodass alle Geräte hinter diesem Ausgang bei Netzausfall weiter funktionieren. So kann beispielsweise die gesamte L1-Phase über diesen Ausgang versorgt werden. Hierfür sind jedoch Anpassungen am Sicherungskasten erforderlich und es muss ein separates Kabel für AC-Out verlegt werden.

Kompatibilität mit AC-PV-Wechselrichtern

Das System unterstützt auch bestehende netzgekoppelte PV-Wechselrichter. Wenn der PV-Wechselrichter an AC-Out 1 angeschlossen wird, bleibt er während eines Netzausfalls in Betrieb – sofern er korrekt konfiguriert ist. Der Multi RS erkennt automatisch, ob eine Einspeisung über AC-PV erfolgt, und erhöht bei Bedarf die Frequenz, um eine Überlastung zu vermeiden, sobald die Akkus voll sind. Dies erfordert eine korrekte Einstellung des PV-Wechselrichters, um auf die Frequenzänderung zu reagieren. Hierbei gilt eine 1:1-Regel: Der Wechselrichter darf nicht mehr Leistung haben als der Multi RS selbst (max. 6 kVA).

Voltsmile V10 Classic Akkus – leistungsstark, sicher und skalierbar

Die zwei mitgelieferten Voltsmile V10 Classic Batterien liefern zusammen eine Kapazität von 10,24 kWh. Diese hochwertigen LiFePO4-Akkus bieten eine hohe Energiedichte, eine Lebensdauer von über 6000 Zyklen bei 80 % DOD und eine nutzbare Kapazität von 95 %. Jede Batterie ist vollständig über CAN-Bus mit Victron kompatibel und wird mit einem integrierten BMS für aktiven Schutz geliefert.

Die V10-Module werden mit einer Wandhalterung (V-Cabinet) für zwei Batterien geliefert. Dieses Plug & Play-Montagesystem spart Bodenfläche, hält die Installation übersichtlich und sorgt dafür, dass Akkus sicher und ordentlich aufgehängt werden können. Auf der Vorderseite jeder Batterie befindet sich eine SOC-Anzeige, mit der der verbleibende Ladezustand einfach abgelesen werden kann.

Sicherheit und Verteilung über den Lynx Distributor

Für den 48VDC-Bereich wird ein Victron Lynx Distributor verwendet. Diese Sammelschiene ermöglicht es, die Akkus übersichtlich und sicher anzuschließen und mit den mitgelieferten Mega-Sicherungen abzusichern: zwei mit 100 A (eine pro Akku) und eine mit 150 A (in Richtung des Multi RS). Alle Verbindungen erfolgen über vormontierte Kabelsätze:

2x Kabelsätze à 2 Meter (25 mm²) von den Akkus zum Lynx;

1x Kabelsatz à 1 Meter (50 mm²) vom Lynx zum Multi RS.

Jedes Kabel ist mit M8-Kabelschuhen versehen und für eine sichere, spannungsarme Verbindung ausgelegt. Auch das CAN-Bus-Kabel für die Kommunikation zwischen den Akkus und dem Cerbo GX ist im Lieferumfang enthalten.

Was ist in diesem Paket enthalten?

Victron Multi RS Solar 48/6000

Victron Cerbo GX Kommunikationseinheit

0,9 m UTP-Kabel zwischen Multi RS und Cerbo GX

Victron Energiezähler mit CT-Klemmen

Lynx Distributor 48V DC-Verteilersystem

2x 100 A Mega-Sicherungen und 1x 150 A Mega-Sicherung

2x Voltsmile Kabelsätze (25 mm², 2 Meter) pro Akku zum Lynx

1x Kabelsatz (50 mm², 1 Meter) Lynx zum Multi RS

2x Voltsmile V10 Classic Akkus (insgesamt 10,24 kWh)

1x Wandhalterung für zwei Akkus (V-Cabinet)

CAN-Bus-Kabel für BMS-Kommunikation zum Cerbo GX

Nicht enthalten (separat zu erwerben)

AC-Verkabelung und Sicherungsautomaten

Kabelkanäle und Wandmaterial

GX Touch Display (optional)

Eventueller Montagekasten oder Verteilerfeld für die AC-seitige Installation

Dieses vollständig vorbereitete einphasige ESS-Paket bildet eine robuste, erweiterbare und intelligente Energiespeicherlösung, die für verschiedene Anwendungen geeignet ist. Dank der Kombination von Victron- und Voltsmile-Komponenten liefert dieses System nicht nur Kraft und Effizienz, sondern auch Flexibilität und Zuverlässigkeit. Ob es um die Optimierung des Eigenverbrauchs, Energiesicherheit oder die Integration mit bestehenden Solarmodulen geht – dieses Paket ist bereit für die Zukunft.
