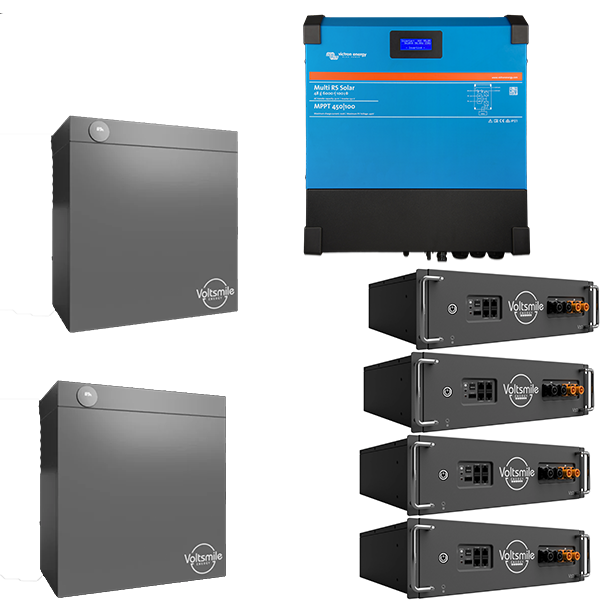

VTB 1-Phasen-Paket 6 kVA - 20 kWh

1-Phasen-Paket 6 kVA - 20 kWh

Dieses umfassende einphasige ESS-Paket wurde für Installationen entwickelt, bei denen eine größere Speicherkapazität gewünscht ist. Mit vier Voltsmile V10 Classic Batterien (insgesamt 20,48 kWh) bietet dieses System ausreichend Energiespeicher, um den Eigenverbrauch, die Netzlast und dynamische Energietarife optimal zu steuern. Dank der intelligenten Victron ESS-Regelung in Kombination mit dem Cerbo GX ist das System für die Integration mit beispielsweise einem dynamischen Stromvertrag vorbereitet.

Hohe Speicherkapazität – bereit für den intelligenten Energiehandel

Die vier Voltsmile V10 Classic Batterien liefern zusammen eine Bruttospeicherkapazität von 20,48 kWh, wovon über 19,4 kWh nutzbar sind (bei 95 % nutzbarer Kapazität). Diese Menge ermöglicht es nicht nur, Solarenergie tagsüber zu speichern, sondern auch günstig eingekauften Strom nachts zwischenzuspeichern oder bei einem Netzausfall über längere Zeit autonom zu betreiben.

Dadurch ist das System ideal für Anwendungen wie:

Dynamisches Laden bei niedrigen Energiepreisen (nachts, Überschuss)

Entladen bei Spitzenlast oder hohen Tarifen

Eigenversorgung in Wohnungen oder kleinen Unternehmen

Absicherung kritischer Verbraucher

Die Batterien sind auf zwei Voltsmile V-Cabinets verteilt, die jeweils für zwei Module ausgelegt sind. Pro Befestigung wird ein Voltsmile-Kabelset von 2 Metern (25 mm²) mitgeliefert, mit dem beide Batterien in diesem Rack parallel am Lynx Distributor angeschlossen werden. So bleibt der Anschluss ausbalanciert und übersichtlich.

Victron Multi RS Solar 48/6000 – leistungsstark, leise und intelligent

Der Victron Multi RS Solar ist das Herzstück des Systems. Dieser Wechselrichter, Batterielader und MPPT-Solar-Laderegler in einem bietet eine Leistung von 6 kVA und ist für 48V-Batteriesysteme geeignet. Was den Multi RS besonders macht, ist das Vorhandensein von zwei vollständig getrennten MPPT-Trackingeingängen. Jeder dieser MPPTs unterstützt einen Eingang von bis zu 3 kWp bei einem Spannungsbereich von bis zu 450 V. Damit können insgesamt bis zu 6 kWp an Solarmodulen direkt an den Multi RS angeschlossen werden, verteilt auf zwei Ausrichtungen oder Stringlängen. Pro Tracker können problemlos 8 bis 10 Standardmodule von beispielsweise 435 Wp angeschlossen werden. Neben dieser DC-Solar-Kopplung unterstützt der Multi RS auch die AC-Kopplung, was es ermöglicht, einen bestehenden PV-Wechselrichter in das System zu integrieren.

Dank moderner Hochfrequenztechnologie ist dieser Wechselrichter extrem leicht (nur 11 kg), energieeffizient und flüsterleise mit einem maximalen Geräuschpegel von nur 43 dB.

Cerbo GX – das Gehirn des Systems

Zur Steuerung, Überwachung und Optimierung des Systems ist der Cerbo GX unverzichtbar. Dieses Kommunikationszentrum stellt sicher, dass alle Komponenten im System – vom Multi RS bis zu den Batterien, dem Energiezähler und eventuellen PV-Wechselrichtern – perfekt zusammenarbeiten. Über den Cerbo GX wird das ESS-System intelligent gesteuert: Er bestimmt, ob geladen oder entladen werden soll, ob Energie ins Netz eingespeist wird, und verfolgt Echtzeitdaten des gesamten Systems. Der Cerbo GX ermöglicht die Überwachung über einen lokalen Bildschirm (GX Touch), über das Victron Remote Portal (VRM) oder über den direkten Zugriff per LAN oder WLAN.

Das Set enthält auch ein 0,9 Meter langes UTP-Kabel, um den Cerbo GX direkt mit dem Multi RS zu verbinden.

Victron Energiezähler – präzise Netzmessung

Für ein ESS-System ist ein Energiezähler essenziell. Diese Victron-Messung erfolgt über Stromwandler (CT-Klemmen) und ist sowohl für ein- als auch dreiphasige Hauptanschlüsse geeignet. Bei einem 3-Phasen-Netz sorgt dieser Zähler dafür, dass der Multi RS (ein einphasiger Wechselrichter) auf Basis des gesamten Energieverbrauchs des Gebäudes steuern kann. Dies ermöglicht es – je nach ESS-Konfiguration – die Gesamtleistung auf allen Phasen zusammen auf 0 W auszubalancieren.

Siehe das folgende Beispiel: ESS ist mit L1 verbunden und durch die Kompensation der Phasen L2 und L3 regelt es die Gesamtleistung am Verteilerkasten auf 0 W.

Wenn die Option „Einzelne Phase“ ausgewählt ist, nutzt das (1-Phasen-)ESS die Batterie, um nur L1 auf 0 W auszubalancieren. L2 und L3 sind auf dem GX-Gerät sichtbar, werden jedoch in keiner Weise vom ESS genutzt.

Bei einem einphasigen Netzanschluss funktioniert der Energiezähler natürlich einfach als Messpunkt auf der L1-Phase.

Einsatz in einem Dreiphasennetz – intelligente Integration mit einphasigem Multi RS

Obwohl das System um einen einphasigen Wechselrichter herum aufgebaut ist, kann es problemlos an einem dreiphasigen Netzanschluss funktionieren. Es gibt zwei Möglichkeiten, den Multi RS zu integrieren:

Option 1: Nur AC-In wird angeschlossen. Der Wechselrichter ist dann parallel am Netz angeschlossen. Es ist nur ein Kabel erforderlich, aber bei einem Stromausfall fällt das gesamte System aus.

Option 2: AC-Out 1 wird ebenfalls angeschlossen. Dieser Ausgang ist unterbrechungsfrei (USV), wodurch alle Geräte hinter diesem Ausgang bei einem Netzausfall weiterhin funktionieren. So kann beispielsweise die gesamte L1-Phase über diesen Ausgang versorgt werden. Hierfür sind jedoch Anpassungen am Sicherungskasten erforderlich und es muss ein separates Kabel für AC-Out verlegt werden.

Kompatibilität mit AC-PV-Wechselrichtern

Das System unterstützt auch bestehende netzgekoppelte PV-Wechselrichter. Wenn der PV-Wechselrichter an AC-Out 1 angeschlossen wird, funktioniert er bei einem Netzausfall weiter – sofern er korrekt konfiguriert ist. Der Multi RS erkennt automatisch, ob eine Einspeisung über AC-PV erfolgt, und erhöht bei Bedarf die Frequenz, um eine Überlastung zu verhindern, sobald die Batterien voll sind. Dies erfordert eine korrekte Einstellung des PV-Wechselrichters, um auf die Frequenzänderung zu reagieren. Hierbei gilt eine 1:1-Regel: Der Wechselrichter darf nicht mehr Leistung haben als der Multi RS selbst (max. 6 kVA).

Voltsmile V10 Classic Batterien – leistungsstark, sicher und skalierbar

Die zwei mitgelieferten Voltsmile V10 Classic Batterien liefern zusammen eine Kapazität von etwa 20 kWh. Diese hochwertigen LiFePO4-Batterien bieten eine hohe Energiedichte, eine Lebensdauer von mehr als 6000 Zyklen bei 80 % DOD und eine nutzbare Kapazität von 95 %. Jede Batterie ist vollständig über CAN-Bus mit Victron kompatibel und wird mit einem integrierten BMS für aktiven Schutz geliefert.

Die V10-Module werden mit einer Wandhalterung (V-Cabinet) für zwei Batterien geliefert. Dieses Plug & Play-Montagesystem spart Bodenfläche, hält die Installation übersichtlich und stellt sicher, dass die Batterien sicher und ordentlich aufgehängt werden können. Auf der Vorderseite jeder Batterie befindet sich eine SOC-Anzeige, mit der die Restladung einfach abgelesen werden kann.

Ausbalancierte DC-Verteilung mit Lynx Distributor

Die vier Batterien werden in zwei Paaren über zwei Voltsmile-Kabelsets von jeweils 2 Metern (25 mm²) an den Lynx Distributor angeschlossen, eines pro Wandhalterung. Jedes Kabelset ist separat mit einer 100 A Mega-Sicherung abgesichert. Vom Lynx führt ein zentrales 50 mm²-Kabel (1 Meter) zum Multi RS, abgesichert mit 150 A. Diese modulare Verteilung sorgt für eine übersichtliche Installation, Sicherheit und klare Diagnose.

Was ist in diesem umfangreichen Paket enthalten?

1x Victron Multi RS Solar 48/6000

1x Victron Cerbo GX

1x UTP-Kabel (0,9 m) zwischen Multi RS und Cerbo GX

1x Victron Energiezähler mit CT-Klemmen

1x Victron Lynx Distributor 48V

1x 150 A Mega-Sicherung (Multi RS)

2x 100 A Mega-Sicherung (Batterien)

2x Voltsmile Kabelset von 2 Metern (25 mm²) – eines pro Batteriebügel

1x Kabelset von 1 Meter (50 mm²) – von Lynx zu Multi RS

4x Voltsmile V10 Classic LiFePO4-Batterien (insgesamt 20,48 kWh)

2x Wandhalterung (V-Cabinet) für jeweils 2 Batterien

1x CAN-Bus-Kabel für BMS-Kommunikation mit Cerbo GX

Nicht enthalten (separat zu erwerben)

AC-Verkabelung und Sicherungsautomaten

Kabelkanäle und Wandmaterial

GX Touch-Display (optional)

Eventueller Montagekasten oder Schaltschrank für die AC-seitige Installation

Dieses vollständig vorbereitete einphasige ESS-Paket bildet eine robuste, erweiterbare und intelligente Energiespeicherlösung, die für verschiedene Anwendungen geeignet ist. Dank der Kombination aus Victron- und Voltsmile-Komponenten liefert dieses System nicht nur Kraft und Effizienz, sondern auch Flexibilität und Zuverlässigkeit. Ob es um die Optimierung des Eigenverbrauchs, Energiesicherheit oder die Integration mit bestehenden Solarmodulen geht – dieses Paket ist bereit für die Zukunft.
