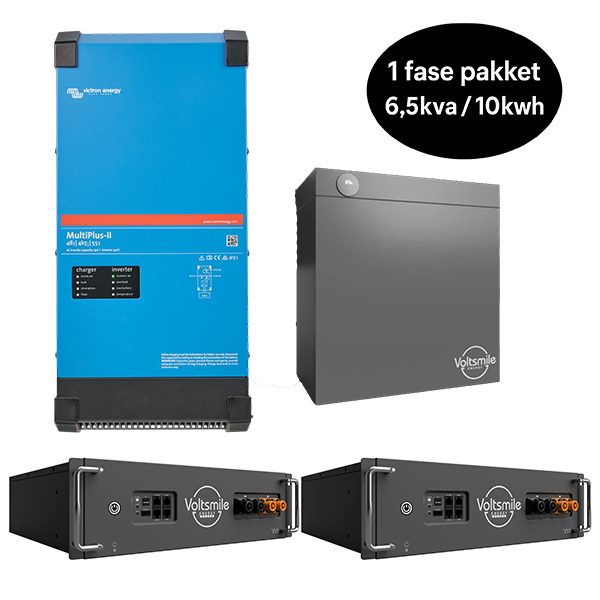

VTB 1-Phasen-Paket 6,5 kVA - 10 kWh

1-Phasen-Paket 6,5 kVA - 10 kWh

Dieses hochwertige Energiespeichersystem wurde für alle entwickelt, die eine kompakte, skalierbare und zuverlässige Lösung für Eigenverbrauch, Netzoptimierung und Backup suchen. Das Set basiert auf dem Victron MultiPlus-II 48/6,5 kVA und zwei Voltsmile V10 Classic Batterien. Es enthält alle notwendigen Komponenten, um von der Batterie bis zum Wechselrichter ein komplett funktionierendes ESS-System zu bilden. Dank der intelligenten Steuerung und integrierten Schutzfunktionen ist dieses System sowohl für einphasige als auch für dreiphasige Netzanschlüsse geeignet und vollständig für den Einsatz in Kombination mit bestehenden PV-Anlagen vorbereitet.

Victron MultiPlus-II 48/6500/100-50 – leistungsstarke Trafotechnologie und intelligent

Der Victron MultiPlus-II 48/6500/100-50 bildet das Herzstück dieses 1-Phasen-Energiespeichersystems. Dieser leistungsstarke Wechselrichter/Ladegerät auf Basis robuster Trafotechnologie liefert 6 kVA Dauerleistung bei 25 Grad ohne Netzanschluss. Mit einer Spitzenleistung von bis zu 11 kW für eine Minute ist er hervorragend in der Lage, schwere induktive Lasten wie Pumpen oder Werkzeuge anzusteuern.

Neben der Bereitstellung von Leistung bietet der MultiPlus-II ein integriertes 100-A-Batterieladegerät und eine automatische Umschaltkapazität von 50 A, womit mühelos zwischen Netz- und Batteriestrom gewechselt wird. Dank der integrierten USV-Funktionalität schaltet das System bei Netzausfall unterbrechungsfrei (<20 ms) auf Batteriestrom um, sodass angeschlossene Geräte ohne Unterbrechung betriebsbereit bleiben.

Ein wichtiger Vorteil des MultiPlus-II ist die Unterstützung von Peak Shaving. So können Sie beispielsweise einen bestehenden 1-Phasen-40-A-Anschluss im Haus auf nur 10 A reduzieren und den Mangel vorübergehend mit der Leistung des Wechselrichters ausgleichen. Durch die zusätzliche Bereitstellung von ca. 6000 W aus der Batterie verfügen Sie dennoch über eine Gesamtleistung von ca. 8 kW, ohne dass ein stärkerer Netzanschluss erforderlich ist.

Der MultiPlus-II unterstützt auch AC-Kopplung, wodurch ein bestehender PV-Wechselrichter in das System integriert werden kann. Überschüssige Solarenergie wird hierbei direkt genutzt oder zur Ladung der Batterie verwendet. Im Inselbetrieb sorgt das System automatisch für Frequenzverschiebung (Frequency Shifting), sodass PV-Wechselrichter sich abschalten, sobald die Batterie voll ist und ein zu geringer Verbrauch vorliegt. Diese Sicherheitsmaßnahme entspricht vollständig den Netzcodes und ist über den ESS Assistant konfigurierbar.

Achtung: Dies ist Trafotechnologie und nicht wie der Multi RS!

Cerbo GX – das Gehirn des Systems

Für die Steuerung, Überwachung und Optimierung des Systems ist der Cerbo GX unverzichtbar. Dieses Kommunikationszentrum sorgt dafür, dass alle Komponenten im System – vom Multi bis zu den Batterien, dem Energiezähler und eventuellen PV-Wechselrichtern – perfekt zusammenarbeiten. Über den Cerbo GX wird das ESS-System intelligent gesteuert: Es bestimmt, ob geladen oder entladen werden soll, ob Energie ins Netz eingespeist wird, und hält Echtzeitdaten über das gesamte System bereit. Der Cerbo GX ermöglicht die Überwachung über ein lokales Display (GX Touch), über das Victron Remote Portal (VRM) oder über direkten Zugriff via LAN oder WLAN.

Das Set enthält auch ein 0,9 Meter langes UTP-Kabel, um den Cerbo GX direkt mit dem Multi zu verbinden.

Victron Energiezähler – präzise Netzmessung

Für ein ESS-System ist ein Energiezähler essenziell. Diese Victron-Messung erfolgt über Stromwandler (CT-Klemmen) und ist sowohl für ein- als auch für dreiphasige Hauptanschlüsse geeignet. Bei einem 3-Phasen-Netz sorgt dieser Zähler dafür, dass der Multi (ein einphasiger Wechselrichter) auf Basis des gesamten Energieverbrauchs des Gebäudes steuern kann. Dies ermöglicht es – je nach ESS-Konfiguration –, die Gesamtleistung auf allen Phasen zusammen auf 0 W auszubalancieren.

Siehe folgendes Beispiel: ESS ist mit L1 verbunden und durch Kompensierung der Phasen L2 und L3 regelt es die Gesamtleistung auf dem Verteilerschrank auf 0 W.

Wenn die Option „Einzelphase“ ausgewählt ist, nutzt das (1-Phasen) ESS die Batterie, um nur L1 auf 0 W auszubalancieren. L2 und L3 sind auf dem GX-Gerät sichtbar, werden aber in keiner Weise vom ESS genutzt.

Bei einem einphasigen Netzanschluss arbeitet der Energiezähler selbstverständlich einfach als Messpunkt auf der L1-Phase.

Einsatz in einem Dreiphasennetz – intelligente Integration mit einphasigem Multi

Obwohl das System um einen einphasigen Wechselrichter herum aufgebaut ist, kann es problemlos an einem dreiphasigen Netzanschluss funktionieren. Es gibt zwei Möglichkeiten, den Multi zu integrieren:

Option 1: Nur AC-In wird angeschlossen. Der Wechselrichter ist dann parallel am Netz. Es ist nur ein Kabel erforderlich, aber bei einem Stromausfall fällt das gesamte System aus.

Option 2: AC-Out 1 wird ebenfalls angeschlossen. Dieser Ausgang ist unterbrechungsfrei (USV), sodass alle Geräte hinter diesem Ausgang bei einem Netzausfall weiter funktionieren. So kann beispielsweise die gesamte L1-Phase über diesen Ausgang versorgt werden. Hierfür sind jedoch Anpassungen am Sicherungskasten erforderlich und es muss ein separates Kabel für AC-Out verlegt werden.

Kompatibilität mit AC-PV-Wechselrichtern

Das System unterstützt auch bestehende netzgekoppelte PV-Wechselrichter. Wenn der PV-Wechselrichter an AC-Out 1 angeschlossen wird, bleibt dieser bei Netzausfall funktionsfähig – sofern er korrekt konfiguriert ist. Der Multi erkennt automatisch, ob eine Rückspeisung über AC-PV erfolgt, und erhöht bei Bedarf die Frequenz, um eine Überlastung zu vermeiden, sobald die Batterien voll sind. Sie geben in der VEConfig-Software an, ob ein AC-gekoppelter PV-Wechselrichter an AC OUT 1 angeschlossen ist. Dies erfordert eine korrekte Einstellung des PV-Wechselrichters, um auf Frequenzerhöhungen zu reagieren. Hierbei gilt die 1:1-Regel: Der Wechselrichter darf nicht mehr Leistung haben als der Multi selbst (max. 6,5 kVA).

Voltsmile V10 Classic Batterien – leistungsstark, sicher und skalierbar

Die zwei mitgelieferten Voltsmile V10 Classic Batterien liefern zusammen eine Kapazität von 10,24 kWh. Diese hochwertigen LiFePO4-Akkus bieten eine hohe Energiedichte, eine Lebensdauer von mehr als 6000 Zyklen bei 80 % DOD und eine nutzbare Kapazität von 95 %. Jede Batterie ist über CAN-Bus vollständig mit Victron kompatibel und wird mit einem integrierten BMS für aktiven Schutz geliefert.

Die V10-Module werden mit einer Wandhalterung (V-Cabinet) für zwei Batterien geliefert. Dieses Plug-&-Play-Montagesystem spart Bodenfläche, hält die Installation übersichtlich und stellt sicher, dass Batterien sicher und ordentlich aufgehängt werden können. An der Vorderseite jeder Batterie befindet sich eine SOC-Anzeige, mit der die verbleibende Ladung einfach abgelesen werden kann.

Sicherheit und Verteilung über den Lynx Distributor

Für den 48VDC-Bereich wird ein Victron Lynx Distributor verwendet. Diese Sammelschiene ermöglicht es, die Batterien übersichtlich und sicher anzuschließen und mit den mitgelieferten Mega-Sicherungen abzusichern: zwei zu 100 A (eine pro Batterie) und eine zu 150 A (in Richtung des Multi). Alle Verbindungen erfolgen über vormontierte Kabelsätze:

2x Kabelsätze à 2 Meter (25 mm²) von den Batterien zum Lynx;

1x Kabelsatz à 1 Meter (50 mm²) vom Lynx zum Multi 6,5 kVA.

Jedes Kabel ist mit M8-Kabelschuhen versehen und für eine sichere, spannungsarme Verbindung ausgelegt. Das CAN-Bus-Kabel für die Kommunikation zwischen den Batterien und dem Cerbo GX ist ebenfalls enthalten.

Was ist in diesem Paket enthalten?

Victron MultiPlus-II 48/6,5k/100-50

Victron Cerbo GX Kommunikationseinheit

0,9 m UTP-Kabel zwischen Multi und Cerbo GX

Victron Energiezähler mit CT-Klemmen

Lynx Distributor 48V DC-Verteilersystem

1x 150 A und 2x 100 A Mega-Sicherungen

2x Voltsmile Kabelsätze (25 mm², 2 Meter) pro Batterie zum Lynx

1x Kabelsatz (70 mm², 1 Meter) Lynx zum Multi

2x Voltsmile V10 Classic Batterien (10,24 kWh insgesamt)

1x Wandhalterung für zwei Batterien (V-Cabinet)

CAN-Bus-Kabel für BMS-Kommunikation zum Cerbo GX

Nicht enthalten (separat zu erwerben)

AC-Verkabelung und Sicherungsautomaten

Kabelkanäle und Wandbefestigungsmaterial

GX Touch Display (optional)

Eventueller Montagekasten oder Schaltschrank für die AC-seitige Installation

Dieses vollständig vorbereitete 1-Phasen-ESS-Paket bildet eine robuste, erweiterbare und intelligente Energiespeichersystemlösung, die für vielfältige Anwendungen geeignet ist. Dank der Kombination von Victron- und Voltsmile-Komponenten liefert dieses System nicht nur Kraft und Effizienz, sondern auch Flexibilität und Zuverlässigkeit. Ob es um die Optimierung des Eigenverbrauchs, Energiesicherheit oder die Integration mit bestehenden Solarmodulen geht – dieses Paket ist bereit für die Zukunft.
