VTB 1-Phasen-Paket 5 kVA - 10 kWh

1-Phasen-Paket 5 kVA - 10 kWh

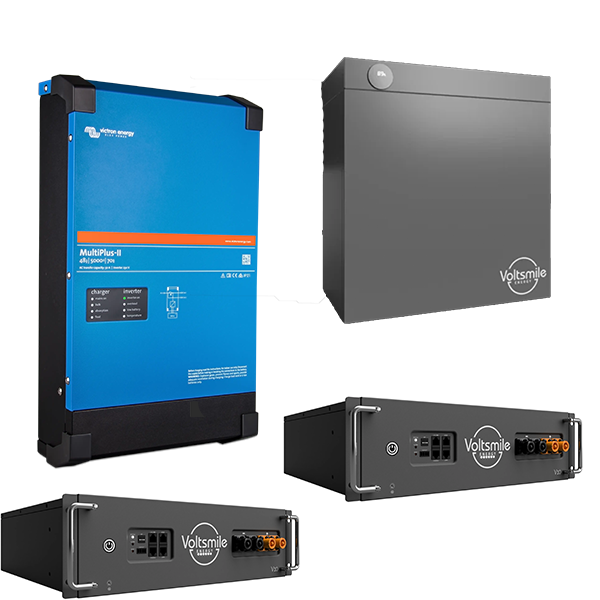

Dieses hochwertige Energiespeichersystem wurde für alle entwickelt, die eine kompakte, skalierbare und zuverlässige Lösung für Eigenverbrauch, Netzoptimierung und Backup suchen. Das Set basiert auf dem Victron MultiPlus-II 48/5000/70-50 und zwei Voltsmile V10 Classic Batterien. Es enthält alle notwendigen Komponenten, um von der Batterie bis zum Wechselrichter ein vollständig funktionsfähiges ESS-System zu bilden. Dank der intelligenten Steuerung und der integrierten Schutzfunktionen ist dieses System sowohl für einphasige als auch für dreiphasige Netzanschlüsse geeignet und vollständig für den Einsatz in Kombination mit bestehenden PV-Anlagen vorbereitet.

Victron MultiPlus-II 48/5000/70-50 – leistungsstarke Trafotechnik und intelligent

Der Victron MultiPlus-II 48/5000/70-50 bildet das Herzstück dieses 1-phasigen Energiespeichersystems. Dieser leistungsstarke Wechselrichter/Ladegerät auf Basis robuster Trafotechnik liefert 4 kW Dauerleistung bei 25 Grad ohne Netzanschluss.

Neben der Leistungsbereitstellung bietet der MultiPlus-II ein integriertes 70-A-Batterieladegerät (umgerechnet 3,36 kWh) und eine automatische Umschaltkapazität von 50 A, mit der mühelos zwischen Netz- und Batteriebetrieb gewechselt wird. Dank der integrierten USV-Funktionalität schaltet das System bei einem Netzausfall unterbrechungsfrei (<20 ms) auf Batteriebetrieb um, sodass angeschlossene Geräte ohne Unterbrechung weiterbetrieben werden können.

Der MultiPlus-II unterstützt zudem AC-Kopplung, wodurch ein bestehender PV-Wechselrichter in das System integriert werden kann. Überschüssige Solarenergie wird dabei direkt genutzt oder zum Laden der Batterie verwendet. Im Inselbetrieb sorgt das System automatisch für Frequenzverschiebung (Frequency Shifting), sodass sich PV-Wechselrichter selbst abschalten, sobald die Batterie voll ist und ein zu geringer Verbrauch vorliegt. Diese Sicherheitsmaßnahme ist vollständig netzkonform und über den ESS-Assistenten konfigurierbar. Bitte beachten Sie, dass die Leistung des bestehenden PV-Wechselrichters, der am Ausgang des MultiPlus-II angeschlossen ist, die Leistung des Victron-Geräts nicht überschreiten darf (max. 5 kVA PV-Wechselrichter).

Cerbo GX – das Gehirn des Systems

Zur Steuerung, Überwachung und Optimierung des Systems ist der Cerbo GX unverzichtbar. Dieses Kommunikationszentrum sorgt dafür, dass alle Systemkomponenten – vom Multi über die Batterien bis hin zum Energiezähler und eventuellen PV-Wechselrichtern – perfekt zusammenarbeiten. Über den Cerbo GX wird das ESS-System intelligent gesteuert: Er bestimmt, ob geladen oder entladen werden soll, ob Energie ins Netz eingespeist wird, und erfasst Echtzeitdaten über das gesamte System. Der Cerbo GX ermöglicht die Überwachung über einen lokalen Bildschirm (GX Touch), über das Victron Remote Portal (VRM) oder über den direkten Zugriff per LAN oder WLAN.

Das Set enthält auch ein 0,9 Meter langes UTP-Kabel, um den Cerbo GX direkt mit dem Multi zu verbinden.

Victron Energiezähler – präzise Netzmessung

Für ein ESS-System ist ein Energiezähler essenziell. Diese Victron-Messung erfolgt über Stromwandler (CT-Klemmen) und ist sowohl für ein- als auch für dreiphasige Hauptanschlüsse geeignet. Bei einem 3-Phasen-Netz sorgt dieser Zähler dafür, dass der Multi (ein einphasiger Wechselrichter) auf Basis des Gesamtenergieverbrauchs des Gebäudes steuern kann. Dies ermöglicht es – abhängig von der ESS-Konfiguration –, die Gesamtleistung auf allen Phasen zusammen auf 0 W auszubalancieren.

Siehe folgendes Beispiel: Das ESS ist mit L1 verbunden, und durch die Kompensation der Phasen L2 und L3 regelt es die Gesamtleistung am Verteilerschrank auf 0 W.

Wenn die Option „Einzelne Phase“ ausgewählt ist, nutzt das (1-Phasen-) ESS die Batterie nur, um L1 auf 0 W auszubalancieren. L2 und L3 sind auf dem GX-Gerät zwar sichtbar, werden jedoch in keiner Weise vom ESS beeinflusst.

Bei einem einphasigen Netzanschluss arbeitet der Energiezähler selbstverständlich einfach als Messpunkt auf der L1-Phase.

Einsatz in einem Dreiphasennetz – intelligente Integration mit einphasigem Multi

Obwohl das System auf einem einphasigen Wechselrichter basiert, kann es hervorragend in einem dreiphasigen Netz funktionieren. Es gibt zwei Möglichkeiten, den Multi zu integrieren:

Option 1: Nur AC-In wird angeschlossen. Der Wechselrichter befindet sich dann parallel zum Netz. Es wird nur ein Kabel benötigt, aber bei einem Stromausfall fällt das gesamte System aus.

Option 2: AC-Out 1 wird ebenfalls angeschlossen. Dieser Ausgang ist unterbrechungsfrei (USV), sodass alle Geräte hinter diesem Ausgang bei einem Netzausfall weiter funktionieren. So kann beispielsweise die gesamte L1-Phase über diesen Ausgang versorgt werden. Hierfür sind jedoch Anpassungen am Sicherungskasten erforderlich und es muss ein separates Kabel für AC-Out verlegt werden.

Kompatibilität mit AC-PV-Wechselrichtern

Das System unterstützt auch bestehende netzgekoppelte PV-Wechselrichter. Wenn der PV-Wechselrichter an AC-Out 1 angeschlossen wird, bleibt er bei einem Netzausfall funktionsfähig – sofern er korrekt konfiguriert ist. Der Multi erkennt automatisch, ob eine Einspeisung über AC-PV erfolgt, und erhöht bei Bedarf die Frequenz, um eine Überlastung zu verhindern, sobald die Batterien voll sind. In der VEConfig-Software geben Sie an, ob ein AC-gekoppelter PV-Wechselrichter an AC-OUT 1 angeschlossen ist. Dies erfordert eine korrekte Einstellung des PV-Wechselrichters, um auf die Frequenzerhöhung zu reagieren. Hierbei gilt die 1:1-Regel: Der Wechselrichter darf nicht mehr Leistung haben als der Multi selbst (max. 5 kVA).

Voltsmile V10 Classic Batterien – leistungsstark, sicher und skalierbar

Die zwei mitgelieferten Voltsmile V10 Classic Batterien bieten zusammen eine Kapazität von 10,24 kWh. Diese hochwertigen LiFePO4-Akkus bieten eine hohe Energiedichte, eine Lebensdauer von mehr als 6000 Zyklen bei 80 % DOD und eine nutzbare Kapazität von 95 %. Jede Batterie ist via CAN-Bus vollständig kompatibel mit Victron und wird mit einem integrierten BMS für aktiven Schutz geliefert.

Die V10-Module werden mit einer Wandhalterung (V-Cabinet) für zwei Batterien geliefert. Dieses Plug-&-Play-Montagesystem spart Platz, hält die Installation übersichtlich und stellt sicher, dass die Batterien sicher und ordentlich aufgehängt werden können. An der Vorderseite jeder Batterie befindet sich eine SOC-Anzeige, mit der der verbleibende Ladezustand einfach abgelesen werden kann.

Sicherheit und Verteilung über den Lynx Distributor

Für den 48-V-DC-Teil wird ein Victron Lynx Distributor verwendet. Diese Sammelschiene ermöglicht es, die Batterien übersichtlich und sicher anzuschließen und mit den mitgelieferten MEGA-Sicherungen abzusichern: zwei 100-A-Sicherungen (eine pro Batterie) und eine 150-A-Sicherung (Richtung Multi). Alle Verbindungen erfolgen über vormontierte Kabelsätze:

2x Kabelsätze à 2 Meter (25 mm²) von den Batterien zum Lynx;

1x Kabelsatz à 1 Meter (50 mm²) vom Lynx zum Multi 5000.

Jedes Kabel ist mit M8-Kabelschuhen versehen und für eine sichere Verbindung ausgelegt. Das CAN-Bus-Kabel für die Kommunikation zwischen den Batterien und dem Cerbo GX ist ebenfalls im Lieferumfang enthalten.

Was ist in diesem Paket enthalten?

Victron MultiPlus-II 48/5000/70-50

Victron Cerbo GX Kommunikationseinheit

0,9 m UTP-Kabel zwischen Multi und Cerbo GX

Victron Energiezähler mit CT-Klemmen

Lynx Distributor 48V DC-Verteilersystem

1x 150 A und 2x 100 A MEGA-Sicherungen

2x Voltsmile Kabelsätze (25 mm², 2 Meter) pro Batterie zum Lynx

1x Kabelsatz (50 mm², 1 Meter) Lynx zum Multi

2x Voltsmile V10 Classic Batterien (10,24 kWh insgesamt)

1x Wandhalterung für zwei Batterien (V-Cabinet)

CAN-Bus-Kabel für BMS-Kommunikation zum Cerbo GX

Nicht enthalten (separat zu erwerben)

• AC-Verkabelung und Sicherungsautomaten
• Kabelkanäle und Wandmaterial
• GX Touch Display (optional)
• Eventueller Montagekasten oder Schaltschrank für die AC-seitige Installation

Dieses vollständig vorbereitete einphasige ESS-Paket bildet eine robuste, erweiterbare und intelligente Energiespeicherlösung, die für verschiedenste Anwendungen geeignet ist. Dank der Kombination aus Victron- und Voltsmile-Komponenten bietet dieses System nicht nur Leistung und Effizienz, sondern auch Flexibilität und Zuverlässigkeit. Ob es um die Optimierung des Eigenverbrauchs, Energiesicherheit oder die Integration bestehender Solarpaneele geht – dieses Paket ist für die Zukunft gerüstet.
