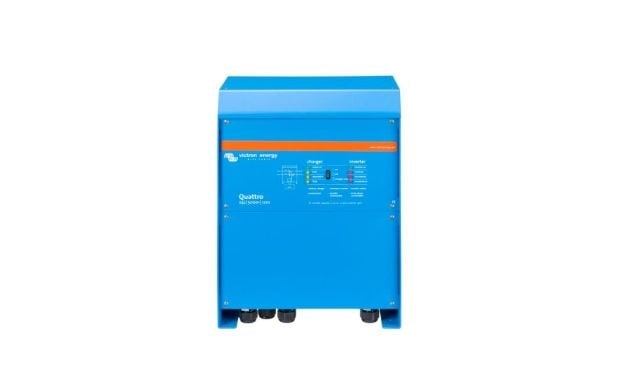

Victron Quattro 24V 5000W 120-100/100A

Victron Quattro 24V 5000W 120-100/100A

Der Victron Quattro 24V 5000VA 120-100/100A ist ein vielseitiger Wechselrichter/Ladegerät, der wie der MultiPlus mehrere Funktionen in einem Gehäuse vereint, jedoch mit zusätzlicher Flexibilität. Dank zweier AC-Eingänge schaltet der Quattro automatisch zwischen beispielsweise Landstrom und einem Generator um. Mit einem leistungsstarken reinen Sinus-Wechselrichter, einem intelligenten Batterieladegerät mit adaptiver Ladetechnologie und der Victron PowerAssist-Funktion bietet dieses Gerät eine optimale Unterstützung für anspruchsvolle Anwendungen. Der Quattro ist für Parallel- und Dreiphasenkonfigurationen geeignet und bildet das Herzstück vieler netzunabhängiger und hybrider Energiesysteme.

Zwei AC-Eingänge mit integriertem Umschalter
Der Victron Quattro kann an zwei unabhängige AC-Quellen angeschlossen werden, beispielsweise das Stromnetz und ein Aggregat oder zwei Aggregate. Der Victron Quattro schaltet automatisch auf die aktive Quelle um.

Zwei AC-Ausgänge
Der Hauptausgang verfügt über eine unterbrechungsfreie Funktionalität. Der Victron Quattro übernimmt bei einem Stromausfall oder bei Unterbrechung der Land-/Aggregatstromversorgung die Versorgung der angeschlossenen Verbraucher. Dies geschieht so schnell (in weniger als 20 Millisekunden), dass Computer und andere elektronische Geräte störungsfrei weiterarbeiten können.
Der zweite Ausgang wird nur aktiv, wenn an einem der Eingänge des Quattro Wechselspannung anliegt. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Boiler, können an diesen Ausgang angeschlossen werden.

Nahezu unbegrenzte Leistung dank Parallelschaltung
Bis zu 6 Victron Quattro-Einheiten können parallel geschaltet werden. So kann mit sechs 48/10000/140 Einheiten beispielsweise eine Ausgangsleistung von 48kW / 60kVA mit 840A Ladekapazität erreicht werden.

Dreiphasenschaltung
Drei Einheiten können für einen Dreiphasenausgang konfiguriert werden. Aber das ist noch nicht alles: Bis zu 6 Sets aus drei Einheiten können parallel geschaltet werden, um eine Wechselrichterleistung von 144kW / 180kVA und eine Ladekapazität von mehr als 2500A zu erzielen.

PowerControl - Maximale Nutzung begrenzter Aggregat-, Land- oder Netzstromversorgung
Der Victron Quattro ist ein sehr leistungsstarkes Batterieladegerät. Das bedeutet eine hohe Belastung für den Aggregat- oder Landstromanschluss (bis zu 16A pro 5kVA Quattro bei 230VAC). Für jeden AC-Eingang kann ein Stromlimit eingestellt werden. Der Quattro berücksichtigt dann andere Stromverbraucher und nutzt zum Laden nur den Strom, der noch „übrig“ ist, sodass der Aggregat- oder Landstromanschluss nicht überlastet wird.

PowerAssist - Mehr Möglichkeiten mit Aggregat- oder Landstrom
Diese Funktion fügt dem PowerControl-Prinzip eine weitere Dimension hinzu, da der Quattro die Kapazität der alternativen Quelle ergänzt. Wo Spitzenstrom oft nur kurzzeitig benötigt wird, sorgt der Quattro dafür, dass unzureichender Netz- oder Aggregatstrom sofort durch Strom aus der Batterie kompensiert wird. Sinkt die Last, wird der überschüssige Strom zum Wiederaufladen der Batterie verwendet.

Sonnenenergie: Wechselspannung jederzeit verfügbar - auch bei einem Netzausfall
Der Victron Quattro kann sowohl in autonomen als auch in netzgekoppelten PV-Anlagen und anderen alternativen Energiesystemen eingesetzt werden.
Software zur Erkennung von Netzausfällen ist verfügbar.

Systemkonfiguration
• Falls bei einer Standalone-Anwendung Einstellungen geändert werden müssen, kann dies innerhalb weniger Minuten über ein Einstellverfahren für DIP-Schalter erfolgen.
• Parallel- und Dreiphasenanwendungen können mit der Software VE.Bus Quick Configure und VE.Bus System Configurator konfiguriert werden.
• Autonome, netzinteraktive Eigenverbrauchsanwendungen mit Wechselrichtern und/oder MPPT-Solarladegeräten können mit Assistenten (anwendungsorientierte Software für spezifische Anwendungen) konfiguriert werden.

Überwachung und Regelung vor Ort
Es stehen mehrere Optionen zur Verfügung: Batteriewächter, Multi Control Panel, Ve.Net Blue Power Panel, Color Control Panel, Smartphone oder Tablet (Bluetooth Smart), Laptop oder PC (USB oder RS232).

Fernüberwachung und -regelung
Victron Ethernet Remote, Venus GX und das Color Control Panel. Daten können kostenlos auf unserer VRM (Victron Remote Management) Webseite gespeichert und angezeigt werden.

Fernkonfiguration
Bei Anschluss an das Ethernet sind Systeme mit einem Color Control Panel zugänglich und Einstellungen können geändert werden.

Eigenschaften:
