Victron Cyrix-Li-ion Laderelais 24V/48V 120A

Victron Cyrix Li-ion 24V/48V 120A Laderelais

Das Victron Cyrix Li-ion Batterietrennrelais ist ein mikroprozessorgesteuertes Relais für Hochstromanwendungen, das Batterien automatisch parallel schaltet, sobald eine der Batterien die voreingestellte Spannung erreicht hat (was anzeigt, dass die Batterie geladen wird). Es trennt die Verbindung, wenn die Spannung unter den Erhaltungsladungspegel fällt (was anzeigt, dass eine oder mehrere Batterien entladen werden). Cyrix Batterietrennrelais sind eine hervorragende Alternative zu Dioden-Ladestromverteilern. Der Hauptvorteil besteht darin, dass der Spannungsverlust praktisch null ist, wodurch die Ausgangsspannung von Lichtmaschinen oder Batterieladegeräten nicht erhöht werden muss.

Der LiFePO4-Akku: Vermeidung von Zellunterspannung, -überspannung und -übertemperatur
Die erste Schutzmaßnahme ist der Zellenausgleich. Alle Victron LiFePO4-Akkus verfügen über einen integrierten Zellenausgleich.
Die zweite Schutzmaßnahme besteht aus:
- Abschaltung der Last bei drohender Zellunterspannung, und
- Abschaltung oder Verringerung des Ladestroms bei drohender Zellüberspannung, zu hoher
Temperatur (>50°C) oder zu niedriger Temperatur (<0°C).
Das VE.Bus BMS bildet den Kern der zweiten Schutzmaßnahme.
Nicht alle Verbraucher oder Batterieladegeräte können jedoch direkt über das VE.Bus BMS gesteuert werden.
Um solche Verbraucher oder Ladegeräte abschalten zu können, stehen mehrere vom VE.Bus BMS
steuerbare Cyrix-Schalter zur Verfügung.

Cyrix-Li-load
Das Cyrix-Li-load trennt die Verbindung, wenn die Steuereingangsspannung „free floating“ (offen) wird.
Wenn sich die Batteriespannung nach dem Trennen erholt (dies geschieht, wenn keine weiteren Verbraucher an die Batterie angeschlossen sind), steigt die Ausgangsspannung des BMS auf einen hohen Wert an und das Cyrix schaltet nach 30 Sekunden wieder ein. Nach 3 Einschaltversuchen bleibt das Cyrix so lange getrennt, bis die Batteriespannung für mindestens 30 Sekunden auf über 13 V (bzw. 26 V oder 52 V) angestiegen ist (was bedeutet, dass die Batterie geladen wird). Alternativ kann ein BatteryProtect verwendet werden (Vorteil: sehr geringer Energieverbrauch).

Cyrix-Li-Charge
Das Cyrix-Li-Charge schaltet ein Batterieladegerät mit einer Verzögerung von 3 Sekunden zu:
- wenn der Lade-Trenn-Ausgang des VE.Bus BMS auf "high" steht, und
- wenn 13,0 V (bzw. 26,0 V oder 52,0 V) oder mehr am Anschlussklemmen des Ladegeräts gemessen werden, und
- wenn 2 V oder mehr an der Batterieklemme gemessen werden (das Cyrix bleibt offen, wenn es nicht an die Batterie
angeschlossen ist).
Das Cyrix-Li-Charge trennt die Verbindung sofort, sobald die Steuereingangsspannung „free floating“ wird, was Zellüberspannung oder Zellübertemperatur bedeutet. Im Allgemeinen wird ein Zellüberspannungsalarm kurz nach dem Stoppen des Ladevorgangs zurückgesetzt. Das Cyrix schaltet das Ladegerät nach einer Verzögerung von 3 Sekunden wieder ein.
Wenn das Cyrix-Li-Charge eingeschaltet ist (Ladegerät mit der Batterie verbunden), trennt es nach 1 Stunde die Verbindung, um zu prüfen, ob das Ladegerät noch immer eingeschaltet ist. Wenn der Ausgang des Batterieladegeräts sofort nach dem Trennen des Cyrix wieder auf 13,0 V oder mehr ansteigt, schaltet das Cyrix mit einer Verzögerung von 3 Sekunden erneut ein.
Hinweis: Wenn kein Entladestrom oder nur ein geringer Entladestrom fließt, trennt das Cyrix nicht kurz nach dem Ein- oder Ausschalten des Ladegeräts bzw. dessen Trennung, da die Batteriespannung in diesem Fall über 13,5 V bleiben wird.

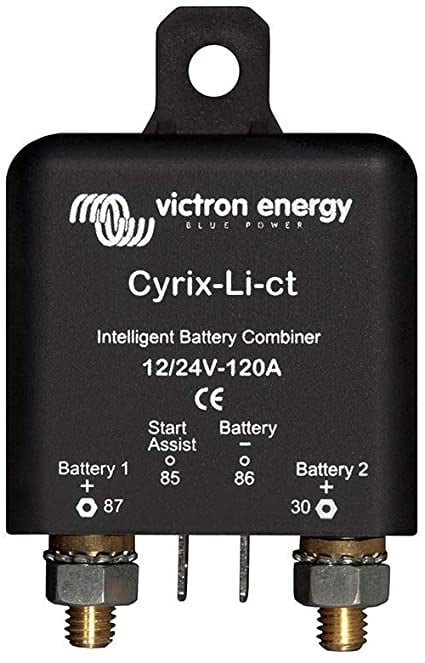

Cyrix-Li-ct
Die Funktionalität des Cyrix-Li-ct ist analog zum Cyrix-ct.
Das Cyrix-Li-ct stellt eine parallele Verbindung zwischen einer Blei-Säure-Starterbatterie und einer LiFePO4-Batterie her:
- wenn der Lade-Trenn-Ausgang des VE.Bus BMS auf "high" steht, und
- wenn 13,4 V (bzw. 26,8 V) oder mehr an einer der Leistungsklemmen anliegen.
Das Cyrix trennt die Verbindung sofort:
- wenn die Steuerausgangsspannung „free floating“ wird und somit eine Zellüberspannung oder Zellübertemperatur
festgestellt wird, und/oder
- wenn die Batteriespannung unter 13,2 V fällt.
Notstartfunktion: Ein kurzer negativer Impuls schließt das Relais für 30 Sekunden.

Ein eingebauter Überspannungsbegrenzer begrenzt die Spannungsspitze, die auftreten kann, wenn das Cyrix aufgrund von Zellüberspannung oder Zellübertemperatur plötzlich trennt.

DATENBLATT Cyrix Li-ion 120A-Serie
