3-Phasen-Paket Pytes 15 kVA – 30 kWh

15 kVA Leistung – 30 kWh Speicherkapazität

Das 3-Phasen-Victron-Pytes ESS-Paket mit drei Victron MultiPlus-II 48/5000 Wechselrichtern (insgesamt 15 kVA) ist ein leistungsstarkes, modulares und professionelles Energiespeichersystem für freistehende Häuser, gewerbliche Gebäude und Off-Grid-Anwendungen.

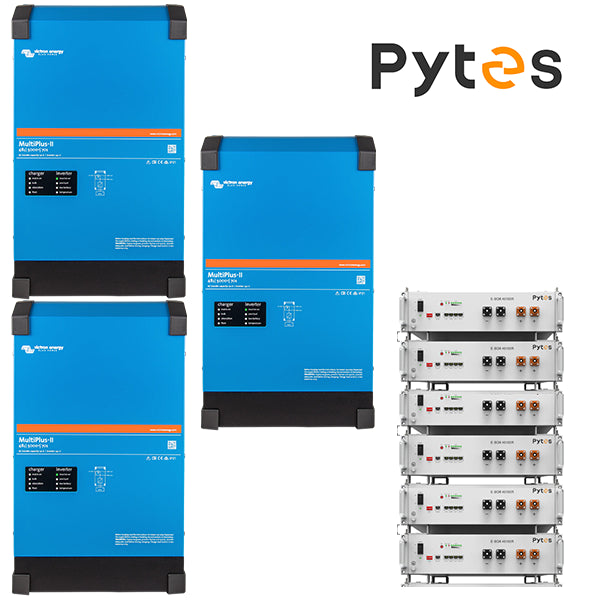

Das System kombiniert drei Victron MultiPlus-II 48/5000 Wechselrichter mit sechs Pytes 48100TE+ Batteriemodulen à 5,12 kWh, die mit passenden Halterungen übersichtlich zu einer kompakten Einheit (6-fach stapelbar) zusammengefügt sind.

Diese Konfiguration bildet eine budgetfreundliche Batterielösung, die nicht nur technisch stark, sondern auch einfach zu installieren und optisch sauber verarbeitet ist. Zusammen ergibt dies eine Speicherkapazität von circa 30,7 kWh.

Victron MultiPlus-II 48/5000 – das Herzstück des Systems

Der Victron MultiPlus-II 48/5000 ist ein leistungsstarker Hybrid-Wechselrichter/Ladegerät, entwickelt für 3-Phasen-Energieversorgungen. Das System verteilt die Leistung stabil auf alle Phasen und ist für hohe Leistungen sowie größere Netzanschlüsse geeignet.

Jeder MultiPlus-II liefert bei 25 °C eine kontinuierliche Ausgangsleistung von 4000 W pro Phase und verfügt über eine maximale Ladeleistung aus dem Netz von 3,36 kW pro Phase. In der 3-Phasen-Konfiguration beträgt die gesamte kontinuierliche Ausgangsleistung 12 kW; jeder Wechselrichter kann also umgerechnet etwa 17 A pro Phase liefern, bei einer maximalen Durchschaltleistung von 50 A.

Wichtigste Spezifikationen:
• Kontinuierliche Ausgangsleistung: 3× 4000 W (insgesamt 12 kW @ 25 °C)
• Batterieladegerät: 70 A / 48 VDC pro Einheit (≈ 3,36 kW Ladeleistung pro Phase)
• Durchschaltleistung: 50 A AC pro Phase
• Vollständiger 3-Phasen-Betrieb – geeignet für ESS, USV und Off-Grid-Anwendungen
• Notstromfunktion: automatische Umschaltung innerhalb von 20 ms
• Intelligentes Energiemanagement zwischen Batterie, PV und Netz

Peak-Shaving und virtuelle Netzvergrößerung

Dank der integrierten Peak-Shaving-Funktion kann das System circa 17 A zusätzlich pro Phase aus den drei MultiPlus-II-Wechselrichtern liefern. Dadurch wird beispielsweise aus einem Standard-3×25-A-Netzanschluss in der Praxis ein virtueller 3×42-A-Anschluss am Ausgang.

Anstatt Lastspitzen vollständig über das Stromnetz zu beziehen, werden diese von der Batterie abgefangen. Denken Sie dabei an das Starten von leistungsstarken Verbrauchern oder das gleichzeitige Einschalten von Maschinen. Sobald die Last abnimmt, wird die Batterie automatisch nachgeladen.

Vorteile:
• Virtuelle Vergrößerung eines 3×25-A-Anschlusses auf ca. 3×40 A Ausgangsleistung
• Keine teure oder langwierige Netzverstärkung erforderlich
• Geringere feste Netzkosten und effizientere Nutzung von lokal erzeugtem Solarstrom
• Nutzer können beispielsweise von einem 3x35A- auf einen 3x25A-Anschluss wechseln, was schnell bis zu 1300 € pro Jahr an Grundgebühren einsparen kann.
• Flexibel erweiterbar bei wachsendem Energiebedarf

Notstromversorgung und Anschlussweise

Der MultiPlus-II verfügt über einen AC-Eingang für den Netzanschluss und einen aktiven AC-Ausgang (AC-out 1) für kritische Lasten.
Bei Stromausfall oder Netztrennung schaltet das System innerhalb von 20 Millisekunden in den Notstrommodus um, wobei der Wechselrichter die Versorgung der kritischen Lasten direkt aus den Batterien übernimmt.

Der MultiPlus-II ist mit eingebauten Sicherheitsrelais ausgestattet und erfüllt internationale Netzcodes, wodurch das System weltweit einsetzbar und auch für Off-Grid-Anwendungen geeignet ist.

Anschlussweise:
Es werden zwei fünfadrige Kabel zwischen dem Victron-System und dem Sicherungskasten verlegt:

• Kabel 1 – allgemeiner Anschluss und nicht-kritische Lasten
Dieses Kabel verläuft über den Victron-Energiezähler, der den gesamten Hauptanschluss misst. Die nicht-kritischen Lasten werden vor dem MultiPlus-System angeschlossen, zwischen dem Energiezähler und dem AC-Eingang der Multi-Einheiten. Diese Gruppen werden also direkt über das Netz versorgt, ihr Verbrauch wird jedoch in das Energiemanagement des Systems einbezogen.

• Kabel 2 – kritische Lasten
Dieses Kabel ist an AC-out 1 des MultiPlus-II angeschlossen. Alle kritischen Gruppen, die bei einem Netzausfall aktiv bleiben sollen, werden hieran angeschlossen. Bei einem Stromausfall übernimmt der MultiPlus-II automatisch die Versorgung aus dem Batteriesystem, wodurch essenzielle Geräte weiter funktionieren.

Im Sicherungskasten erfolgt die Aufteilung zwischen kritischen und nicht-kritischen Gruppen. So bleibt die Betriebskontinuität gewahrt, während das System übersichtlich, sicher und gemäß den Installationsrichtlinien von Victron aufgebaut ist.

Im Sicherungskasten wird die Aufteilung zwischen kritischen und nicht-kritischen Gruppen vorgenommen. So bleibt die Betriebskontinuität gewahrt und die Installation bleibt übersichtlich und sicher.

Stromausfall bei aktivem AC-PV-Wechselrichter

Wenn externe PV-Wechselrichter am AC-Ausgang des Victron-Systems angeschlossen sind, bleibt die Solarstromerzeugung auch bei Stromausfall funktionsfähig. Der MultiPlus-II sorgt in diesem Fall dafür, dass die PV-Wechselrichter aktiv bleiben und die überschüssige Solarenergie zum Laden der Batterien nutzen.

Sobald die Batterien ihren maximalen Ladezustand erreichen, erhöht der MultiPlus-II automatisch die Ausgangsfrequenz. Diese sogenannte Frequenzverschiebungsregelung (Frequency Shift) sorgt dafür, dass der PV-Wechselrichter seine Leistung drosselt und verhindert, dass die Batterien überladen werden.

Diese Funktion muss in den Einstellungen des MultiPlus-II (über die Victron-Software) aktiviert werden und erfordert den Hinweis, dass ein PV-Wechselrichter am Ausgang angeschlossen ist. Damit bietet das System eine sichere und kontrollierte Möglichkeit, auch bei Netzausfall weiterhin Solarenergie zu nutzen.

Wichtige Hinweise:
• Der PV-Wechselrichter muss Frequenzverschiebung (Frequency Shifting) unterstützen; dies gilt für fast alle modernen Marken.
• Diese Funktion sorgt dafür, dass sich der PV-Wechselrichter bei Netzausfall nicht abschaltet, sondern im Notstromsystem mitläuft.
• Beim Anschluss vorhandener AC-PV-Wechselrichter an den Ausgang eines 3-Phasen-Systems mit 3× MultiPlus-II 48/5000 ist ein Leistungsfaktor von 1,0 zu berücksichtigen.
• Das bedeutet, dass die Gesamtleistung der PV-Wechselrichter maximal 15 kW betragen darf (3 × 5000 VA × 1,0).

Dank dieser Funktionalität kann vorhandene PV-Ausrüstung nahtlos in das Victron-Notstromsystem integriert werden, ohne Verlust der Solarstromproduktion oder das Risiko einer Überladung der Batterien.

AC-gekoppelte PV-Wechselrichter

Seit dem Victron Firmware-Update v3.63 (Juni 2025) ist die Unterstützung für SunSpec Modbus TCP (Modelle 123 & 704) stark erweitert worden.
Neben Fronius werden nun auch Enphase, SolarEdge, Kostal und SMA offiziell unterstützt.
Damit kann Victron nicht nur Daten auslesen, sondern auch die PV-Leistung innerhalb von ESS-Konfigurationen dynamisch steuern — ideal für Zero Feed-in oder dynamische Einspeisebegrenzungen.

Andere Marken wie beispielsweise Growatt oder Huawei können weiterhin an AC-out 1 angeschlossen werden, sofern sie Frequenzverschiebung unterstützen. Sie werden dann zwar nicht per Modbus ausgelesen, bleiben aber bei Stromausfall funktionsfähig.

Wenn ein Wechselrichter nicht Modbus-gesteuert ist, kann der Ertrag über einen Victron-Energiezähler, wie den von Victron selbst oder den EM24, gemessen werden, sodass die PV-Produktion dennoch im GX-Monitoring sichtbar ist.

DC-gekoppelte PV (MPPT-Regler)

Bei neuen PV-Installationen oder der Anpassung bestehender Strings ist die DC-Kopplung über Victron MPPT-Regler oft die effizienteste Wahl.
Die erzeugte Solarenergie wird direkt zum Laden der Batterien genutzt, ohne doppelte Umwandlung.

Ein MPPT erreicht einen Wirkungsgrad von bis zu 99 %, während ein AC-Wechselrichter immer Umwandlungsverluste aufweist.
Für Installationen mit Verbrauch am Morgen oder Abend (wie ESS- oder Speicheranwendungen) ist ein MPPT daher deutlich effizienter.

Vorteile von Victron MPPTs:
• Bis zu 99 % Umwandlungswirkungsgrad
• Direktes Laden der Batterien ohne AC-Verlust
• Vollständige Integration mit GX-Monitoring und ESS-Regelung
• Flexibel bei String-Konfiguration und Batteriekapazität
• Ideal für Off-Grid- und Hybrid-Anwendungen

Monitoring und Integration (Cerbo GX & GX Touch 50)

Der Cerbo GX fungiert als zentrales Gehirn des Systems. In Kombination mit dem GX Touch 50 bietet er eine übersichtliche, lokale Schnittstelle für Monitoring und Konfiguration.
Alle Kernwerte sind einsehbar: Batteriespannung, Ladestrom, Netzstatus, PV-Ertrag, Phasenverbrauch und Energiebilanz.

Über DVCC kommuniziert der Cerbo GX direkt mit den Batterien, um Lade- und Entladeparameter dynamisch abzustimmen.
Zudem kann das System mit Dynamic ESS erweitert werden, wodurch die Reaktion auf variable Energietarife möglich wird:

• Reagieren auf den Day-Ahead-Markt
• Laden bei niedrigen und Entladen bei hohen Strompreisen
• Zusätzlicher Ertrag durch dynamische Energiesteuerung

So entsteht ein intelligentes Energiemanagementsystem, das nicht nur effizient arbeitet, sondern auch finanzielle Vorteile bietet.

Batteriespeicherung und DC-Verteilung

Das System enthält 6× Pytes 48100TE+ Module à 5,12 kWh, gestapelt mit passenden Halterungen zu einer sauberen und kompakten Einheit (maximal 6 Module übereinander). Dies sorgt für eine übersichtliche, platzsparende und budgetfreundliche Batterielösung, die einfach zu installieren ist.

Pro Batteriemodul wird ein eigenes Pytes-Kabelset mit 25 mm² und 2 Metern Länge verwendet. Insgesamt gibt es also 6 Kabelsets, wobei jedes Modul individuell zur DC-Verteilung angeschlossen wird.

Für die zentrale DC-Verteilung wird der Victron Lynx Distributor verwendet. Dieses System fungiert als zentraler 48-V-DC-Verteilerpunkt, in dem sowohl die Batteriemodule als auch die Wechselrichter zusammenkommen.

Alle 6 Pytes-Kabelsets werden separat an den Lynx Distributor angeschlossen und pro Kabelset mit 80 A abgesichert. Zudem werden die drei Victron Multi-Einheiten ebenfalls an diesen DC-Bus angeschlossen und einzeln mit 150 A abgesichert.

Damit bildet der Lynx Distributor das Herzstück der DC-Installation: ein übersichtliches, sicheres und professionelles Verteilersystem, in dem sowohl Speicher als auch Wechselrichter zusammenlaufen und korrekt abgesichert sind.

Die Pytes 48100TE+ Module verfügen über ein integriertes BMS mit Schutzfunktionen gegen Überladung, Tiefentladung, Kurzschluss und mehr. Pytes ist offiziell mit Victron-Systemen kompatibel, wobei das BMS direkt über DVCC mit dem Victron Cerbo GX kommuniziert. Dadurch werden Lade- und Entladeparameter automatisch gesteuert und optimal auf das System abgestimmt.

Die LiFePO₄-Technologie bietet mehr als 6000+ Zyklen und wird mit 10 Jahren Herstellergarantie geliefert, was diese Lösung sowohl technisch zuverlässig als auch wirtschaftlich sehr attraktiv für die langfristige Nutzung macht.

Darüber hinaus erfüllen die Pytes-Batterien diverse internationale Zertifizierungen und Sicherheitsstandards, darunter UL9540 Ed.2 (2020), UL9540A, UL1973, CEC, SGIP, CE, IEC62619 und UN38.3. Dies unterstreicht die hohe Qualität, Sicherheit und weltweite Einsatzfähigkeit des Systems.

Inhalt des Systems und Lieferumfang

Das 3-Phasen-Victron–Pytes 15 kVA / 30,7 kWh System wird als komplettes, modular aufgebautes Paket geliefert, das sofort installationsbereit ist. Dieses Set enthält alle Hauptkomponenten, DC-Verkabelung, Sicherungen und Kommunikationsteile für ein voll funktionsfähiges ESS-System.

Das Paket besteht aus 3× Victron MultiPlus-II 48/5000 Wechselrichtern und 6× Pytes 48100TE+ Batteriemodulen à 5,12 kWh. Die Batterien werden mit passenden Halterungen zu einer kompakten und übersichtlichen Einheit gestapelt (maximal 6-fach hoch), was für eine saubere und platzsparende Installation sorgt.

Zusammen bilden diese Komponenten eine vollständig integrierte Energielösung mit 15 kVA Wechselrichterleistung und circa 30,7 kWh Speicherkapazität. Dies macht das System äußerst geeignet für sowohl private als auch gewerbliche Anwendungen, bei denen Zuverlässigkeit, Einfachheit und Kosteneffizienz im Mittelpunkt stehen.

Im Paket enthalten

• 3× Victron MultiPlus-II 48/5000 Wechselrichter (insgesamt 15 kVA / 12 kW)
• 6× Pytes E-Box-48100R TE+ 5,12 kWh (insgesamt 30,72 kWh)
• 6× Pytes Halterungen (stapelbar bis max. 6 Module)
• 6× Pytes Kabelset 25 mm² (2 m) für die Kopplung der Pytes-Module mit dem Lynx DC-Bus
• 3× Victron Lynx Distributor – modularer DC-Verteilerblock mit Sicherungshaltern
  – 6 Eingänge pro Pytes-Kabelset 25 mm²
  – 3 Eingänge pro Victron MultiPlus-II 48/5000
• 6 Meter 50 mm² Batteriekabel schwarz, doppelt isoliert (DC-Verbindung pro Multi → Lynx)
• 6 Meter 50 mm² Batteriekabel rot, doppelt isoliert (DC-Verbindung pro Multi → Lynx)
• 12× Kabelschuhe Intercable 50 mm² M8 (zur Befestigung an Multi und Lynx)
• 3× Mega-Sicherung 70 V 150 A pro Victron MultiPlus-II 48/5000 (zur Montage im Lynx)
• 6× Mega-Sicherung 70 V 80 A pro Pytes-Kabelset (zur Montage im Lynx)
• 1× Victron Cerbo GX Energiemanagement-Controller
• 1× GX Touch 50 lokales Bedienungsdisplay mit Wandhalterung
• 3× 1 m UTP-Kabel für VE.Bus-Kommunikation zwischen den MultiPlus-Einheiten und Cerbo GX. Kommunikationskabel für die interne VE.Bus-Kommunikation der Multi-Einheiten. Von L3 zu L2, von L2 zu L1 und von L1 zu Cerbo GX.
• 1× Victron VM-3P75CT 3-Phasen-Energiezähler (für Import/Export-Messung am Hauptanschluss)
• 1× CAN-Bus-Kabel für BMS-Kommunikation zwischen Pytes und Cerbo GX

Nicht im Paket enthalten

Das System wird ohne AC-Installationsmaterial geliefert, wie zum Beispiel:
• Fehlerstromschutzschalter, Leitungsschutzschalter und Netzumschalter
• Kabelkanäle, Endkappen und Verteilermaterial
• AC-Anschlusskabel für die Multi-Einheiten (diese sind projektabhängig und werden in der Regel vor Ort nach Maß angefertigt)

Zudem sind Werkzeuge zum Crimpen von Kabelschuhen nicht enthalten. Wir von der Firma WetterWinkelnisch liefern jedoch diverse professionelle Crimpzangen, die für die 50 mm² Intercable-Kabelschuhe aus diesem Paket geeignet sind.

Das 3-Phasen-Victron–Pytes ESS-Paket 15 kVA mit 30 kWh enthält alle Komponenten für ein voll funktionsfähiges, professionelles Energiesystem.
Komplett, sicher abgesichert und Plug & Play vorbereitet — bereit für die Integration in jede moderne Energieinstallation.
